Dans les systèmes électriques modernes, la sécurité et la fiabilité sont primordiales. Le choix du bon dispositif de protection de circuit est essentiel pour assurer l'efficacité opérationnelle et la sauvegarde des infrastructures. Parmi les options les plus couramment utilisées figurent Disjoncteur de circuit de boîtier moulé (MCCB) et le Disjoncteur de circuit miniature (MCB). Bien qu'ils remplissent des fonctions similaires - l'interruption du flux de courant dans des conditions anormales - leurs différences de capacité, d'application et de conception sont significatives. Alors, comment décidez-vous lequel convient à votre projet?
Cet article propose une comparaison approfondie de MCCBS et MCBS, examinant leurs caractéristiques, leurs paramètres de performance et leurs cas d'utilisation optimaux. Nous aborderons également les questions fréquemment posées, fournirons un tableau de comparaison et vous aiderons à prendre une décision éclairée pour votre demande spécifique.

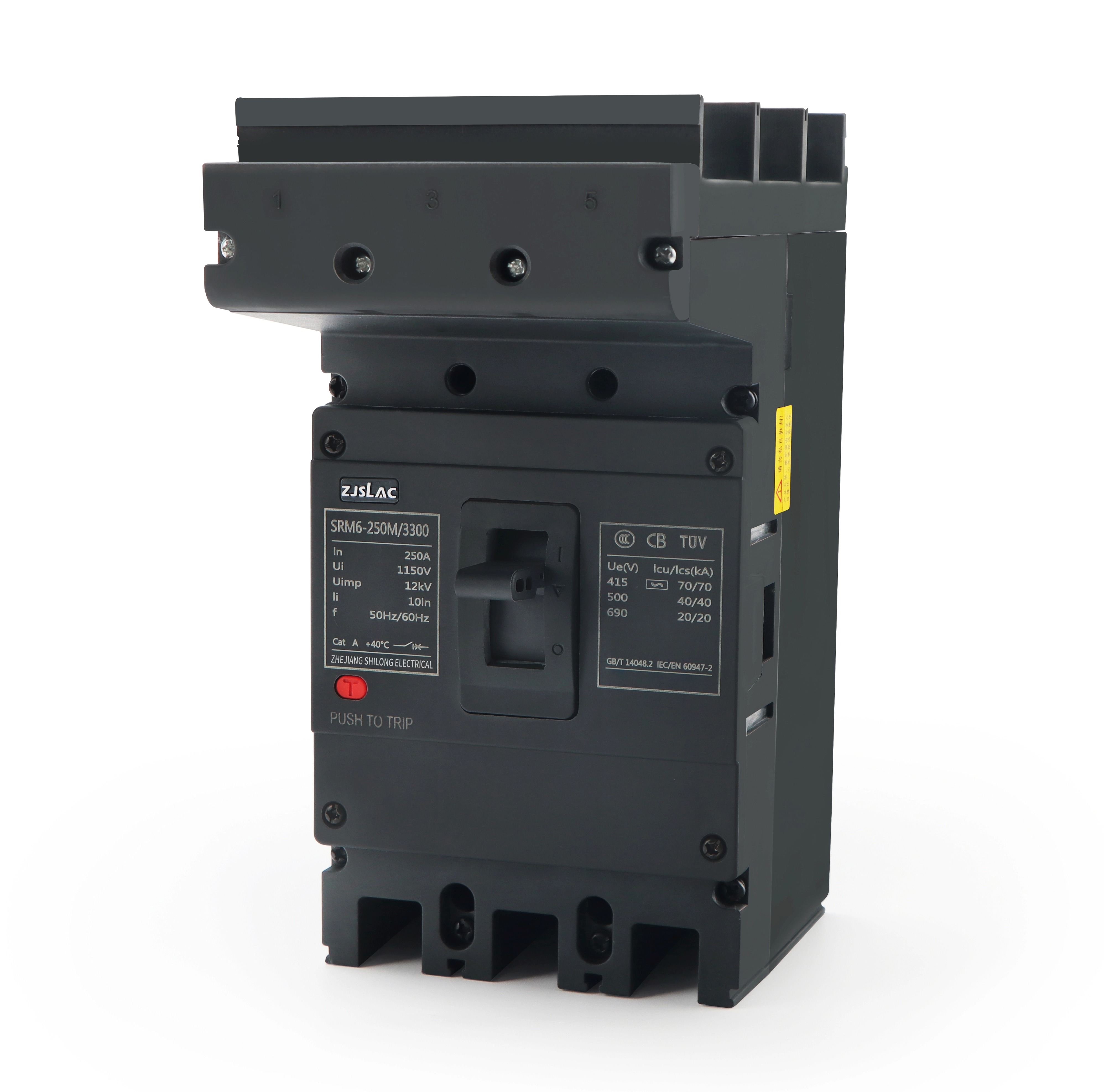

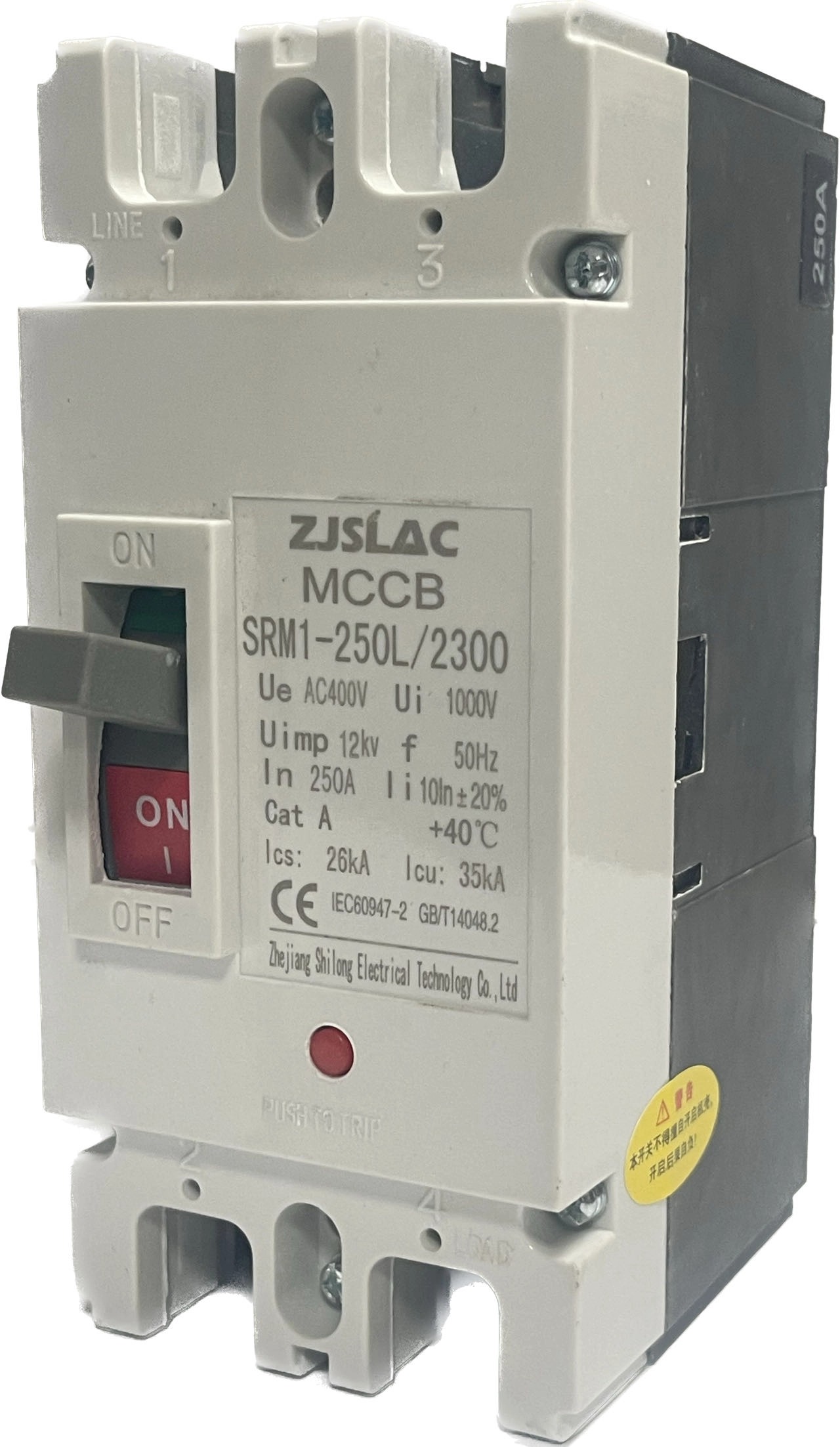

A Disjoncteur de circuit de boîtier moulé (MCCB) est un type de dispositif de protection électrique qui peut gérer des notes de courant plus élevées et une gamme plus large de tensions. Généralement utilisés dans des environnements commerciaux industriels ou à grande échelle, les MCCBS offrent une protection contre les surcharges, les courts-circuits et parfois même les défauts de sol. Le terme "case moulée " fait référence au boîtier en plastique dur qui entoure les composants internes, assurant la sécurité et la durabilité dans des conditions difficiles.
Notes actuelles: Varie de 100 et 2500 et plus.
Paramètres de voyage réglables: Permet la personnalisation pour répondre aux exigences de charge spécifiques.
Unités de voyage thermique magnétique ou électronique: Offre une flexibilité et une protection améliorée.
Capacité d'interruption élevée: Convient aux circuits où les courants de défaut peuvent être élevés.
Construction robuste: Conçu pour résister aux contraintes mécaniques et thermiques élevées.
Les MCCBS se trouvent généralement dans les cartes de distribution d'énergie, les panneaux de commande industriels et les systèmes de protection des générateurs. En raison de leur large ajustement et de leur capacité de rupture élevée, ils sont idéaux pour les environnements exigeants.
En revanche, un Disjoncteur de circuit miniature (MCB) est un appareil compact conçu pour les applications à faible couronnement, telles que les installations commerciales résidentielles et légères. Ces disjoncteurs protègent les circuits des surcharges et des courts-circuits mais fonctionnent à des gammes de courant et de tension beaucoup plus faibles par rapport à MCCBS.
Notes actuelles: Généralement de 0,5 A à 125 A.
Correction des paramètres de voyage: Aucun ajustement manuel disponible.
Conception compacte: S'inscrit facilement dans les panneaux ménagers ou petits.
Capacité de rupture plus faible: Adapté aux systèmes avec des courants de défaut limités.
Rentable: Moins cher que MCCBS pour les scénarios à faible charge.
Les MCB sont généralement installés dans les circuits d'éclairage, les points de fiche et les appareils électriques à faible charge. Ils sont conviviaux, sans entretien et fournissent une réponse rapide pendant les défauts.
Pour visualiser clairement les différences entre les MCCB et les MCB, voici une comparaison directe basée sur des paramètres critiques:
| Fonctionnalité | MCCB (disjoncteur de boîtier moulé) | MCB (disjoncteur miniature) |
|---|---|---|
| Note actuelle | 100 A - 2500 A | 0,5 A - 125 A |
| Paramètres de voyage | Adjustable | Fixé |
| Capacité d'interruption | Haut (jusqu'à 100 ka) | Faible à modéré (jusqu'à 10 ka) |
| Application | Industriel, commercial | Résidentiel, petite publicité |
| Taille | Plus grand | Compact |
| Coût | Plus haut | Inférieur |
| Technologie de voyage | Thermique magnétique / électronique | Thermique |
| Type de réinitialisation | Manuel ou automatique | Manuel |
| Champ de protection | Surcharge, court-circuit, défaut de terre (dans certains cas) | Surcharge et court-circuit uniquement |
Comprendre ces distinctions est crucial pour sélectionner le disjoncteur approprié pour votre application. Voyons maintenant dans des scénarios pratiques pour déterminer le type qui est le mieux pour vos besoins spécifiques.
Si votre projet implique Distribution élevée, protection des moteurs, ou Systèmes d'automatisation industrielle, un MCCB est presque toujours le choix supérieur. Sa polyvalence et son adaptabilité le rendent indispensable pour les environnements où les conditions de charge peuvent varier et où des paramètres de voyage précis sont nécessaires pour protéger l'équipement précieux.
Usines et lignes de production avec machines lourdes.
Bâtiments commerciaux où les charges fluctuent dans différentes zones.
Systèmes d'énergie renouvelable (par exemple, les fermes solaires) avec des courants à courant continu élevés.
Centres de données avec des besoins en puissance complexes et des équipements sensibles.
Panneaux de distribution principaux dans les grandes infrastructures.
Les MCCB permettent également sélectivité et coordination, qui sont essentiels dans les systèmes d'alimentation à plusieurs niveaux. Dans les réseaux électriques à grande échelle, il est essentiel de s'assurer que seule la section défectueuse est déconnectée, laissant le reste du système opérationnel - une caractéristique MCCBS excellera.
De plus, les MCCB peuvent être modernisés avec des accessoires tels que des déplacements de shunt, des versions de sous-tension et des contacts auxiliaires pour améliorer la fonctionnalité et s'intégrer aux systèmes d'automatisation.
Pour des environnements plus simples et plus à chargement inférieur, Les MCB offrent un excellent équilibre entre la sécurité, la commodité et l'abordabilité. Ils sont les mieux adaptés aux ménages et aux petits bureaux où les courants de défaut sont relativement faibles et les contraintes d'espace sont une préoccupation.
Bâtiments résidentiels - Protection de circuit pour les lumières, les ventilateurs, les prises.
Points de vente au détail - alimenter les registres de trésorerie, les lumières et les petits appareils électroménagers.
Petites configurations de bureau - Protéger des postes de travail, des AC et des systèmes d'éclairage.
Établissements d'enseignement - salles de classe, laboratoires et zones d'utilisation générale.
Sous-circuits - agissant comme protection individuelle sous un disjoncteur principal.
L'un des avantages les plus forts de MCBS est leur Capacité de plug-and-play. Leur taille compacte et leur compatibilité de montage Din-Rail rendent l'installation rapide et facile. De plus, ils nécessitent un entretien minimal et sont facilement remplaçables.
Les MCB offrent également une déconnexion rapide lors des défauts, minimisant les chances de dommages aux appareils en aval. Cependant, ils ne fournissent pas la personnalisation ou les caractéristiques de protection plus larges des MCCB, ce qui les rend inappropriés pour les applications de haute puissance.
Le choix entre un MCCB et un MCB ne devrait pas être basé uniquement sur le coût ou la familiarité. Il existe des facteurs spécifiques que vous devez évaluer:
Si votre configuration électrique implique de grands moteurs, des éléments de chauffage ou des équipements robustes, les MCCB sont le choix logique. Pour l'éclairage standard et les appareils électroniques, les MCB sont adéquats.
Les MCCB sont plus volumineux et peuvent nécessiter plus d'espace dans votre panneau de commande. En revanche, les MCB sont compacts et mieux adaptés aux applications limitées dans l'espace.
Les niveaux de courant à défaut élevé exigent une capacité d'interruption élevée. Si votre système est susceptible de vivre de tels événements, les MCCBS offrent une meilleure assurance de sécurité.
Pour les systèmes qui grandiront ou évolueront avec le temps, MCCBS Offrez une plus grande flexibilité grâce aux paramètres réglables et à la compatibilité accessoire.
Les MCB sont généralement moins chers et donc plus adaptés aux projets budgétaires. Cependant, compromettre la sécurité du coût n'est jamais recommandé, en particulier dans les environnements industriels.
Cela dépend de la taille du panneau et de l'exigence de chargement. Les MCCB ont besoin de plus d'espace et de gérer des courants plus élevés. Assurez-vous que votre panneau et votre câblage sont compatibles avant le remplacement.
Pas nécessairement. Les deux utilisent des mécanismes de déclenchement thermique magnétique, mais les MCCB offrent des paramètres réglables, permettant un réglage de protection plus précis.
Les deux sont en sécurité dans leur gamme d'applications prévue. Les MCCB sont plus sûrs dans des environnements à haute charge en raison de la capacité d'interruption et de l'endurance thermique plus élevée.
Les MCCB ont une longue durée de vie, souvent jusqu'à 20 ans avec un entretien régulier. Leurs composants sont conçus pour la durabilité en fonctionnement fréquent.
Uniquement dans les sous-circuits ou les petites charges auxiliaires. Pour la protection primaire dans les configurations industrielles, les MCCB sont plus appropriés.
Les deux MCCBS et MCBS sont des composants vitaux dans les systèmes de distribution électrique, chacun avec des avantages distincts. Votre sélection doit être motivée par demande de charge, exigences de sécurité, contraintes d'espace, et évolutivité future.
Choisissez un MCCB Si votre projet implique courants élevés, paramètres industriels, ou besoins de protection personnalisables.
Optez pour un MCB pour circuits commerciaux résidentiels ou à faible charge, où la simplicité, le coût et la taille compacte sont des priorités.
Comprendre les différences et évaluer vos exigences uniques vous aidera à prendre la bonne décision, à assurer des performances optimales et une sécurité à long terme pour votre projet.
