Modèle | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Courant nominal du cadre Inm(A) | 160 | 250 | 400 | 1600 | |||||||||
Poteaux | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Courant nominal In(A) | SRM3-125 : In=10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R : In = 100 125 140 160 180 200 225 250 A | SRM3-400 : Entrée = 225 250 315 350, 400 A | SRM3-630 : Entrée = 400 500 630 A | |||||||||
SRM3-800 : Entrée = 700 800 A | |||||||||||||
SRM3-160 : En = 10,16,20,25,32, 40,50,63,80.100,125,140,160A | SRM3-320 : Entrée = 280 300 315 320 A | SRM3-630 : Entrée = 400 500 630 A | SRM3-1250 : En = 800 900,1 000,1250 | ||||||||||
SRM3-1600A : Entrée = 1250,1600A | |||||||||||||
Tension assignée d'emploi Ue(V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tension assignée d'isolement Ui(V) | 1140 | ||||||||||||
Tension assignée de tenue aux chocs Uimp(kV) | 8 | 8 | 12 | 12 | |||||||||
Code du pouvoir de coupure | S | H | R | S | H | R | S | H | R | S | H | R | |
Pouvoir assigné de coupure en court-circuit en service Ics(kA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Pouvoir assigné de coupure ultime en court-circuit lcu(kA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Catégorie sélective | A | ||||||||||||
Nombre de cycles de fonctionnement | Allumer | 6000 | 3000 | 3000 | 1500 | ||||||||
Non alimenté | 9000 | 7000 | 7000 | 4000 | |||||||||
Type de déclencheur de surintensité | Type thermomagnétique (type fixe) | ||||||||||||
Accessoire | Contacts auxiliaires, contacts d'alarme, déclencheur shunt, déclenchement par sous-tension, mécanisme de commande manuel, mécanisme de commande électrique | ||||||||||||
Aperçu et dimensions d'installation (mm)
| Modèle | Dimensions du contour | Cotes d'installation | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Conception miniaturisée : Le produit est de taille miniaturisée, ce qui peut répondre aux exigences personnalisées des clients concernant les dimensions d'installation du produit.
Dimensions uniformes : Sous la même qualité de cadre de coque, les dimensions d'installation des produits avec différentes capacités de rupture (S, H, R) et différentes fonctions (type fixe thermomagnétique, type réglable thermomagnétique, type électronique) sont exactement les mêmes.

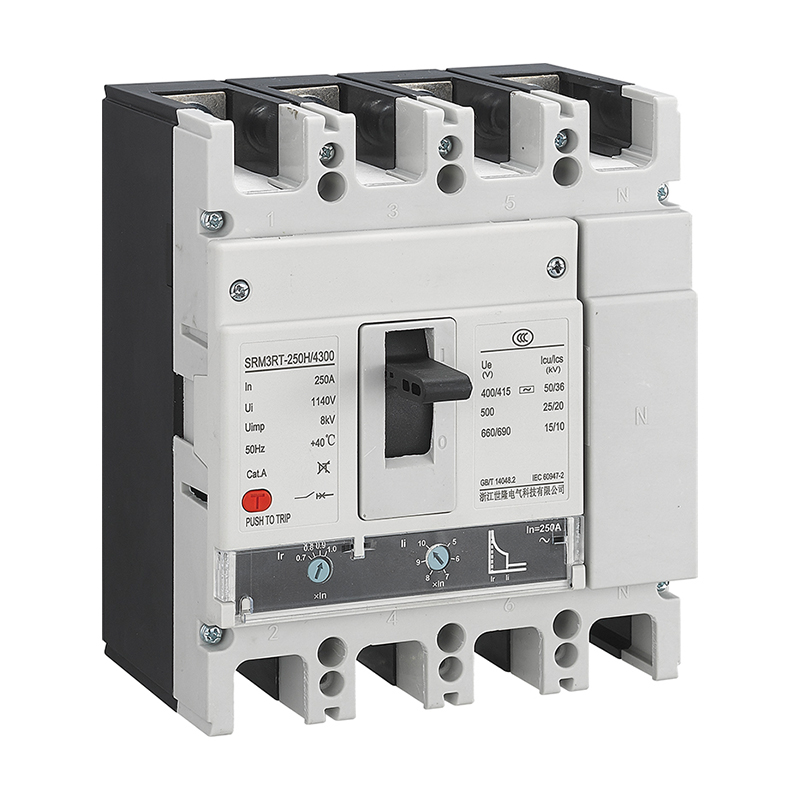

Model | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Courant nominal de qualité de châssis Inm(A) | 160 | 250 | 400 | 1600 | |||||||||
Poteaux | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Courant nominal In(A) | SRM3RT-125 : In=10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250 : In = 100 125,140 160, 180 200 225 250 A | SRM3RT-400 Entrées=225 250 315 350, 400A | SRM3RT-630 : Entrée = 400 500 630 A | |||||||||
SRM3RT-800 : Entrée = 700 800 A | |||||||||||||
SRM3RT-160 : In=10,16,20,25,32, 40,50.63.80.100.125.140.160A | SRM3RT-320 : Entrée = 280 300 315 320 A | SRM3RT-630 : Entrée = 400 500 630 A | SRM3RT-1250 : In=800,900,1000,1250 | ||||||||||
SRM3RT-1600A : Entrée = 1 250,1 600 A | |||||||||||||
Tension assignée d'emploi Ue(V) | AC400V1415V/500V/660V/690V | ||||||||||||
Tension assignée d'isolement Ui(V) | 1140 | ||||||||||||
Tension nominale de tenue aux chocs Uimp (KV) | 8 | 8 | 12 | 12 | |||||||||
Code du pouvoir de coupure | S | H | R | S | H | R | S | H | R | S | H | R | |
Pouvoir assigné de coupure en court-circuit en service Ics(kA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Pouvoir assigné de coupure ultime en court-circuit lcu(kA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Catégorie sélective | A | ||||||||||||
Nombre de cycles de fonctionnement | Allumer | 6000 | 3000 | 3000 | 1500 | ||||||||
Non allumé | 9000 | 7000 | 7000 | 4000 | |||||||||
Type de déclencheur de surintensité | Type thermomagnétique (réglable, 0,7-1,0 pouces réglable) | ||||||||||||
Accessoire | Contacts auxiliaires, contacts d'alarme, déclencheur shunt, pointe de sous-tension, mécanisme de commande manuel, mécanisme de commande électrique | ||||||||||||
Modèle | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Courant nominal du cadre Inm(A) | 160 | 320 | 630 | 1600 | |||||||||
Poteaux | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Courant nominal In(A) | SRM3E-125 32A :Ir=16,20,25,32A réglable 63A :Ir=32,36,40,45,50,55,60, 63A réglable 125A : Ir=40,50,63,70,75,80,85, 90 100,125 A réglable | SRM3E-250 :Ir=100 125 140 160, 180 200 225 250 A réglable | SRM3E-400 :Ir=160 200 225, 250 275 300 315 350 375 400A réglable | SRM3E-630 : Ir = 400 420 440 460 480, 500 530 560 600 630 A réglable | |||||||||
SRM3E-800 : Ir = 630 640 660 680 700, 720,740,760,780,800 A réglable | |||||||||||||
SRM3E-1250 :Ir=800,900,1000,1250A réglable | |||||||||||||
SRM3E-160 :Ir=63,70,75,80,85. 90,100,125,140,160A réglable | SRM3E-320 : Ir=180 200 225 250. 280 300 315 320A réglable | SRM3E-630 : I = 250 280 315 350 375 400 450 500 560 630 A réglable | SRM3E-1600 :Ir=1250,1600A réglable | ||||||||||
Tension assignée d'emploi Ue(V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tension assignée d'isolement Ui(V) | 800 | 800 | 1140 | 1140 | |||||||||
Tension assignée de tenue aux chocs Uimp(kV) | 8 | 8 | 12 | 12 | |||||||||
Code du pouvoir de coupure | S | H | R | S | H | R | S | H | R | S | H | R | |
Pouvoir assigné de coupure en court-circuit en service Ics(kA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Pouvoir assigné de coupure ultime en court-circuit lcu(kA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Courant assigné de tenue de courte durée Icw(kA) | 20kA,1 | ||||||||||||
Catégorie sélective | B | ||||||||||||
Nombre de cycles de fonctionnement | Allumer | 3000 | 3000 | 2000 | 1500 | ||||||||
Non allumé | 7000 | 7000 | 4000 | 4000 | |||||||||
Type de déclencheur de surintensité | Type électronique | ||||||||||||
Accessoire | Contacts auxiliaires, contacts d'alarme, déclencheur shunt, déclenchement par sous-tension, mécanisme de commande manuel, mécanisme de commande électrique | ||||||||||||
Modèle | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Courant nominal du cadre Inm(A) | 160 | 250 | 400 | 1600 | |||||||||
Poteaux | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Courant nominal In(A) | SRM3-125 : In=10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R : In = 100 125 140 160 180 200 225 250 A | SRM3-400 : Entrée = 225 250 315 350, 400 A | SRM3-630 : Entrée = 400 500 630 A | |||||||||
SRM3-800 : Entrée = 700 800 A | |||||||||||||
SRM3-160 : En = 10,16,20,25,32, 40,50,63,80.100,125,140,160A | SRM3-320 : Entrée = 280 300 315 320 A | SRM3-630 : Entrée = 400 500 630 A | SRM3-1250 : En = 800 900,1 000,1250 | ||||||||||
SRM3-1600A : Entrée = 1250,1600A | |||||||||||||
Tension assignée d'emploi Ue(V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tension assignée d'isolement Ui(V) | 1140 | ||||||||||||
Tension assignée de tenue aux chocs Uimp(kV) | 8 | 8 | 12 | 12 | |||||||||
Code du pouvoir de coupure | S | H | R | S | H | R | S | H | R | S | H | R | |
Pouvoir assigné de coupure en court-circuit en service Ics(kA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Pouvoir assigné de coupure ultime en court-circuit lcu(kA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Catégorie sélective | A | ||||||||||||
Nombre de cycles de fonctionnement | Allumer | 6000 | 3000 | 3000 | 1500 | ||||||||
Non alimenté | 9000 | 7000 | 7000 | 4000 | |||||||||
Type de déclencheur de surintensité | Type thermomagnétique (type fixe) | ||||||||||||
Accessoire | Contacts auxiliaires, contacts d'alarme, déclencheur shunt, déclenchement par sous-tension, mécanisme de commande manuel, mécanisme de commande électrique | ||||||||||||
Aperçu et dimensions d'installation (mm)
| Modèle | Dimensions du contour | Cotes d'installation | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Conception miniaturisée : Le produit est de taille miniaturisée, ce qui peut répondre aux exigences personnalisées des clients concernant les dimensions d'installation du produit.
Dimensions uniformes : Sous la même qualité de cadre de coque, les dimensions d'installation des produits avec différentes capacités de rupture (S, H, R) et différentes fonctions (type fixe thermomagnétique, type réglable thermomagnétique, type électronique) sont exactement les mêmes.
Model | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Courant nominal de qualité de châssis Inm(A) | 160 | 250 | 400 | 1600 | |||||||||
Poteaux | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Courant nominal In(A) | SRM3RT-125 : In=10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250 : In = 100 125,140 160, 180 200 225 250 A | SRM3RT-400 Entrées=225 250 315 350, 400A | SRM3RT-630 : Entrée = 400 500 630 A | |||||||||
SRM3RT-800 : Entrée = 700 800 A | |||||||||||||
SRM3RT-160 : In=10,16,20,25,32, 40,50.63.80.100.125.140.160A | SRM3RT-320 : Entrée = 280 300 315 320 A | SRM3RT-630 : Entrée = 400 500 630 A | SRM3RT-1250 : In=800,900,1000,1250 | ||||||||||
SRM3RT-1600A : Entrée = 1 250,1 600 A | |||||||||||||
Tension assignée d'emploi Ue(V) | AC400V1415V/500V/660V/690V | ||||||||||||
Tension assignée d'isolement Ui(V) | 1140 | ||||||||||||
Tension nominale de tenue aux chocs Uimp (KV) | 8 | 8 | 12 | 12 | |||||||||
Code du pouvoir de coupure | S | H | R | S | H | R | S | H | R | S | H | R | |
Pouvoir assigné de coupure en court-circuit en service Ics(kA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Pouvoir assigné de coupure ultime en court-circuit lcu(kA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Catégorie sélective | A | ||||||||||||
Nombre de cycles de fonctionnement | Allumer | 6000 | 3000 | 3000 | 1500 | ||||||||
Non allumé | 9000 | 7000 | 7000 | 4000 | |||||||||
Type de déclencheur de surintensité | Type thermomagnétique (réglable, 0,7-1,0 pouces réglable) | ||||||||||||
Accessoire | Contacts auxiliaires, contacts d'alarme, déclencheur shunt, pointe de sous-tension, mécanisme de commande manuel, mécanisme de commande électrique | ||||||||||||
Modèle | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Courant nominal du cadre Inm(A) | 160 | 320 | 630 | 1600 | |||||||||
Poteaux | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Courant nominal In(A) | SRM3E-125 32A :Ir=16,20,25,32A réglable 63A :Ir=32,36,40,45,50,55,60, 63A réglable 125A : Ir=40,50,63,70,75,80,85, 90 100,125 A réglable | SRM3E-250 :Ir=100 125 140 160, 180 200 225 250 A réglable | SRM3E-400 :Ir=160 200 225, 250 275 300 315 350 375 400A réglable | SRM3E-630 : Ir = 400 420 440 460 480, 500 530 560 600 630 A réglable | |||||||||
SRM3E-800 : Ir = 630 640 660 680 700, 720,740,760,780,800 A réglable | |||||||||||||
SRM3E-1250 :Ir=800,900,1000,1250A réglable | |||||||||||||
SRM3E-160 :Ir=63,70,75,80,85. 90,100,125,140,160A réglable | SRM3E-320 : Ir=180 200 225 250. 280 300 315 320A réglable | SRM3E-630 : I = 250 280 315 350 375 400 450 500 560 630 A réglable | SRM3E-1600 :Ir=1250,1600A réglable | ||||||||||
Tension assignée d'emploi Ue(V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tension assignée d'isolement Ui(V) | 800 | 800 | 1140 | 1140 | |||||||||
Tension assignée de tenue aux chocs Uimp(kV) | 8 | 8 | 12 | 12 | |||||||||
Code du pouvoir de coupure | S | H | R | S | H | R | S | H | R | S | H | R | |
Pouvoir assigné de coupure en court-circuit en service Ics(kA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Pouvoir assigné de coupure ultime en court-circuit lcu(kA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Courant assigné de tenue de courte durée Icw(kA) | 20kA,1 | ||||||||||||
Catégorie sélective | B | ||||||||||||
Nombre de cycles de fonctionnement | Allumer | 3000 | 3000 | 2000 | 1500 | ||||||||
Non allumé | 7000 | 7000 | 4000 | 4000 | |||||||||
Type de déclencheur de surintensité | Type électronique | ||||||||||||
Accessoire | Contacts auxiliaires, contacts d'alarme, déclencheur shunt, déclenchement par sous-tension, mécanisme de commande manuel, mécanisme de commande électrique | ||||||||||||
