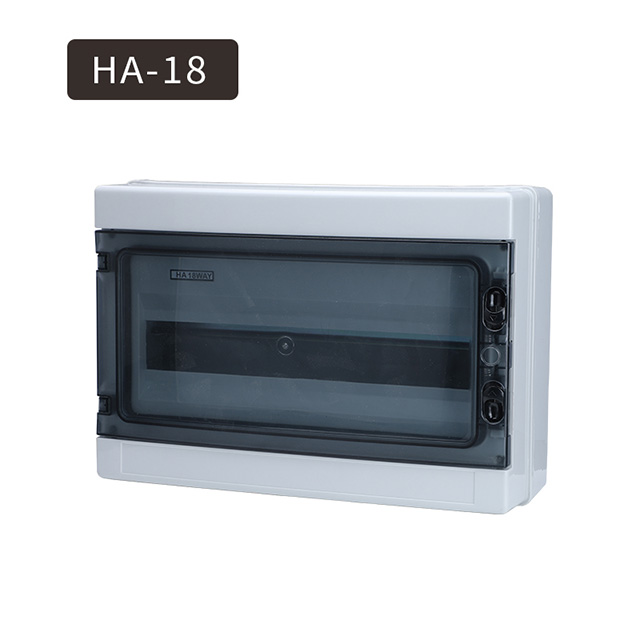

La spécification des boîtiers électriques extérieurs nécessite un équilibre entre les risques environnementaux et l’intégrité structurelle. Lorsque des composants électriques tombent en panne à l’extérieur, la cause première provient rarement des composants eux-mêmes. La pénétration d’eau, la dégradation par les ultraviolets, les fluctuations extrêmes de température et les altérations physiques sont à l’origine de la grande majorité des pannes prématurées des systèmes. Ces vulnérabilités créent de graves risques pour la sécurité, notamment des courts-circuits et des arcs électriques, tout en exposant les opérateurs à des sanctions pour non-conformité.
La sélection d’un boîtier de distribution étanche nécessite un cadre structuré et axé sur l’ingénierie. Une enceinte sous-spécifiée garantit l’accumulation d’humidité et la dégradation des équipements. Une spécification excessive gaspille des dépenses en capital sur des niveaux de protection inutiles. L'évaluation de la gravité de l'environnement, de la science des matériaux, de la configuration interne et des normes de protection internationales garantit que le boîtier sélectionné conserve son sceau d'usine tout au long de sa durée de vie opérationnelle.
Les indices de protection dictent la viabilité : IP65/NEMA 4 est la référence pour une utilisation en extérieur, mais les lavages à haute pression ou les risques de submersion nécessitent IP66/IP67 ou NEMA 4X/6P.
Le matériau l"emporte sur la conception dans les environnements difficiles : l"exposition aux UV, la salinité côtière et la présence de produits chimiques dictent le choix des matériaux, allant du polycarbonate économique à l"acier inoxydable 316L hautement résilient.
La gestion thermique n"est pas négociable : un boîtier de distribution étanche et parfaitement étanche emprisonne la chaleur et l"humidité ; des soupapes d"aération et une climatisation sont nécessaires pour éviter la condensation interne.
La sécurité physique et la résistance aux chocs sont importantes : les enceintes extérieures nécessitent des indices d"impact IK et des mécanismes de verrouillage robustes pour empêcher tout accès non autorisé et le vandalisme.
L"installation dicte l"intégrité finale : des presse-étoupes mal spécifiés, un acheminement des conduits d"entrée par le haut ou un matériel de montage incorrect compromettront instantanément l"indice IP/NEMA d"usine.
Table des matières
La sélection d’un boîtier extérieur commence par la compréhension de l’environnement d’installation. La pluie, le vent, la neige, l"exposition aux UV, les changements de température et les substances corrosives affectent tous les performances du boîtier. Les zones côtières, les sites industriels et les emplacements à haute température peuvent nécessiter des matériaux plus résistants et des niveaux de protection plus élevés pour garantir une fiabilité à long terme.
Lors de l’évaluation d’une installation extérieure, tenez compte des conditions météorologiques au-delà des conditions météorologiques normales. La pluie poussée par le vent peut mettre à l"épreuve les performances d"étanchéité, tandis que la neige et la glace peuvent affecter la structure de l"enceinte et les pièces mobiles. Une forte exposition au soleil et aux UV peut accélérer le vieillissement des matériaux, et le sel ou les produits chimiques peuvent provoquer de la corrosion, influençant le choix final du boîtier.
Facteur environnemental | Mesure / Observation sur le terrain | Impact sur la sélection du boîtier |
|---|---|---|
Rayonnement solaire (UV) | Heures de soleil direct par jour | Nécessite du plastique ou du métal stabilisé aux UV ; a un impact sur la charge thermique. |
Précipitation | Intensité des précipitations, charge de neige, risque d"inondation | Dicte l"indice IP/NEMA (par exemple, IP67 pour les zones inondables). |
Agents corrosifs | Proximité de l"océan, des usines chimiques, du sel de déneigement | Nécessite des matériaux en acier inoxydable 316L ou FRP. |
Variations de température | Delta de température jour/nuit | Des deltas élevés provoquent de la condensation, nécessitant des soupapes de ventilation. |
Les enceintes extérieures doivent prendre en compte les risques tels que le vandalisme, les impacts accidentels et l"accès non autorisé. Les emplacements à proximité des routes, des espaces publics et des équipements industriels nécessitent des matériaux plus solides, des serrures sécurisées et des conceptions résistantes aux chocs. Des fonctionnalités telles que des systèmes de verrouillage multipoints, des structures renforcées et des conceptions anti-effraction contribuent à protéger les composants électriques.
Les boîtiers électriques doivent être conformes aux normes de sécurité en vigueur pour garantir un fonctionnement fiable. Des normes telles que l"article 314 du NEC et la CEI 61439 définissent les exigences en matière d"espace d"installation, de mise à la terre et de conception structurelle. Les produits certifiés portant des marques telles que UL, CSA ou CE offrent des performances de protection vérifiées et réduisent les risques de sécurité pendant le fonctionnement.
La norme CEI 60529 établit le système d"évaluation Ingress Protection (IP), universellement utilisé pour classer les degrés de protection fournis contre l"intrusion d"objets solides et d"eau. Le premier chiffre indique la protection contre les particules solides, allant de 0 (pas de protection) à 6 (étanche à la poussière). Pour les applications extérieures, un premier chiffre de 6 est obligatoire pour éviter l’accumulation de poussière sur les composants électroniques sensibles, pouvant provoquer une surchauffe et des courts-circuits.
Le deuxième chiffre définit la protection contre la pénétration d’eau. Un boîtier de distribution étanche nécessite un deuxième chiffre minimum de 5 (protection contre les jets d'eau à basse pression). La mise à niveau vers IP66 garantit une protection contre les mers agitées et les jets d'eau à haute pression. IP67 permet une immersion temporaire jusqu'à un mètre pendant 30 minutes, tandis que IP68 signifie une immersion continue dans les conditions spécifiées par le fabricant. Nous spécifions IP67 pour toute installation au niveau du sol sujette à une accumulation d'eau lourde.
NEMA 250 définit les normes de protection des boîtiers en Amérique du Nord. Par rapport aux indices IP, NEMA prend également en compte des facteurs tels que la résistance à la corrosion, la durabilité des joints et la qualité de la construction. NEMA 3R offre une protection extérieure de base, tandis que NEMA 4 offre une protection plus renforcée contre la pluie et les projections d"eau. NEMA 4X ajoute une résistance à la corrosion pour les environnements marins et chimiques.
Les indices IK mesurent la résistance d"un boîtier aux chocs mécaniques conformément à la norme CEI 62262. L"échelle va de IK00 à IK10, IK10 offrant la plus haute protection contre les chocs. Les boîtiers extérieurs et industriels nécessitent généralement une protection IK08 à IK10 pour éviter les dommages causés par les outils, les débris et les impacts accidentels.
Les indices IP et NEMA évaluent la protection du boîtier de différentes manières. Les indices IP se concentrent principalement sur la résistance à la poussière et à l"eau, tandis que NEMA inclut également des exigences en matière de protection contre la corrosion, de formation de glace et de construction du boîtier. Un indice IP66 n"équivaut pas toujours à un indice NEMA, les deux normes doivent donc être vérifiées en fonction de l"environnement d"installation.
Standard | Niveau de protection de l"eau | Protection contre les solides/poussières | Tests environnementaux supplémentaires |
|---|---|---|---|
IP65 | Jets d"eau basse pression | Etanche à la poussière | Aucun |
IP66 | Jets d"eau à haute pression | Etanche à la poussière | Aucun |
NEMA 4 | Eau dirigée par un tuyau | Poussière soufflée par le vent | Formation de glace, vieillissement des joints |
NEMA 4X | Eau dirigée par un tuyau | Poussière soufflée par le vent | Résistance à la corrosion, formation de glace |
Les boîtiers en polycarbonate offrent une solution légère et économique pour les applications extérieures. Comparé à l"ABS, le polycarbonate stabilisé aux UV offre une meilleure résistance au soleil, aux chocs et au vieillissement climatique. Sa transparence RF le rend également adapté aux appareils IoT, aux capteurs sans fil et aux équipements de communication installés à l"intérieur du boîtier.
Les boîtiers FRP combinent la résistance de la fibre de verre et la durabilité de la résine polyester. Ils offrent une excellente résistance à la corrosion et conviennent aux usines chimiques, aux installations de traitement des eaux usées et aux environnements agricoles. Le FRP gère également bien les changements de température tout en conservant une bonne protection contre les chocs et de bonnes performances du signal RF.
Les boîtiers métalliques offrent une résistance, une sécurité et une résistance aux chocs élevées. L"acier au carbone enduit de poudre convient à une utilisation générale en extérieur, mais dépend de la protection du revêtement pour prévenir la corrosion. L"acier inoxydable offre une meilleure durabilité, avec l"acier inoxydable 304 pour les environnements courants et l"acier inoxydable 316L pour les zones côtières ou exposées au sel. Les boîtiers métalliques bloquent les signaux sans fil et peuvent nécessiter des antennes externes.
Les boîtiers en aluminium offrent une option solide mais légère pour les applications industrielles. Leur couche d"oxyde naturelle offre une résistance à la corrosion, tandis qu"une excellente conductivité thermique aide à éliminer la chaleur des composants internes tels que les alimentations et les VFD. Ils sont idéaux pour les applications nécessitant une installation légère et une gestion thermique améliorée.
Un dimensionnement approprié du boîtier évite la surchauffe et améliore l’efficacité de la maintenance. Calculez l"espace requis pour tous les composants internes, le câblage et les zones de courbure des câbles. Évitez de sélectionner un boîtier qui s’adapte uniquement à l’équipement actuel. Conserver 20 à 30 % d"espace supplémentaire permet une expansion future, améliore la circulation de l"air et réduit les problèmes thermiques.
La conception du montage interne affecte la flexibilité et la sécurité de l’installation. Les plaques arrière en acier offrent un support solide et des options de mise à la terre, tandis que les plaques isolées aident à empêcher tout contact électrique indésirable. Les rails DIN simplifient l"installation des disjoncteurs et des dispositifs de contrôle. Les panneaux avant morts améliorent la sécurité de l"opérateur en couvrant les pièces sous tension tout en permettant l"accès aux commandes.
La conception des portes affecte la protection, l’entretien et la visibilité. Les portes pleines offrent une meilleure protection contre l"exposition aux UV et les dommages physiques, mais nécessitent l"ouverture du boîtier pour inspection. Les fenêtres transparentes permettent aux opérateurs de vérifier les compteurs et les indicateurs sans ouvrir la boîte. Le système d"étanchéité de la fenêtre doit maintenir le même niveau de protection IP que l"enceinte.
Un boîtier de distribution étanche parfaitement étanche emprisonne l’air contenant une quantité spécifique de vapeur d’eau. Lorsque les températures ambiantes baissent la nuit, les parois de l'enceinte se refroidissent rapidement. Si la température interne descend en dessous du point de rosée, la vapeur piégée se condense en eau liquide sur les parois et les composants du boîtier, provoquant des courts-circuits et de la corrosion. Nous le constatons constamment dans les installations sur le terrain où les ingénieurs pensaient qu'une boîte scellée resterait sèche à l'intérieur.
L"atténuation de ce problème physique nécessite une gestion thermique active ou passive. Les valves de reniflard IP permettent l"égalisation de la pression et l"évacuation de l"humidité tout en bloquant la pénétration de l"eau liquide. Dans les environnements présentant de fortes variations de température, l"installation de radiateurs PTC anti-condensation maintient la température de l"air interne juste au-dessus du point de rosée. Des bouchons de drainage peuvent être installés au point le plus bas de l"enceinte pour évacuer l"humidité accumulée, à condition qu"ils maintiennent l"indice IP requis.
Défi thermique | Solution recommandée | Impact sur l"indice IP |
|---|---|---|
Condensation interne | Soupape de ventilation IP / Chauffage PTC | Maintient IP66/IP67 si correctement spécifié. |
Charge thermique interne élevée | Dissipateurs de chaleur passifs / Boîtier en aluminium | Aucun impact (système étanche). |
Charge solaire extrême | Boucliers solaires / Auvents solaires | Aucun impact (ajout externe). |
Accumulation d’eau au fond | Bouchon de vidange classé IP | Maintient l"indice IP tout en permettant l"égouttement par gravité. |
Les points d’entrée des câbles sont la source la plus courante de fuites d’eau dans les enceintes extérieures. Une installation incorrecte, en particulier l"acheminement par le haut, permet à l"eau de s"écouler le long des câbles et de pénétrer dans le boîtier. Utilisez toujours une installation par le bas avec des presse-étoupes et des boucles d"égouttement appropriés pour maintenir l"indice d"étanchéité du boîtier.
Principales étapes d"installation :
Mesurez le diamètre du câble avant de sélectionner les presse-étoupes.
Utilisez des presse-étoupes avec une protection IP égale ou supérieure.
Installez des trous d"entrée au bas du boîtier.
Assurez-vous que les bagues d’étanchéité sont correctement positionnées.
Serrez les raccords selon les spécifications du fabricant.
La méthode de montage doit maintenir la structure étanche du boîtier. Percer directement à travers le boîtier peut créer des points de fuite et endommager la protection IP. Utilisez des supports externes, des écrous borgnes ou des systèmes de montage en usine pour fixer le boîtier sans ouvrir la zone scellée. La quincaillerie en acier inoxydable est recommandée pour prévenir la corrosion et prolonger la durée de vie.
Un système de verrouillage fiable protège l"équipement et aide à maintenir une pression uniforme du joint. Les petits boîtiers peuvent utiliser des loquets standard, mais les boîtes plus grandes nécessitent des systèmes de verrouillage multipoints pour éviter la déformation de la porte et les fuites d"eau. Les serrures extérieures doivent également résister à la corrosion, au gel et aux accès non autorisés.
Les joints sont essentiels pour maintenir les performances d’étanchéité. Au fil du temps, l’exposition aux UV, les changements de température et la compression peuvent réduire la capacité d’étanchéité. Inspectez régulièrement les joints, les charnières et les serrures, et remplacez les joints endommagés par des pièces approuvées par le fabricant pour conserver le niveau de protection IP d"origine.
Auditez le site d"installation pour documenter les risques environnementaux spécifiques, notamment l"indice UV, les températures extrêmes et les éléments corrosifs.
Calculez les exigences spatiales internes en fonction des règles de courbure des fils NEC et ajoutez un tampon de 20 % pour la gestion thermique.
Spécifiez le routage des câbles à entrée inférieure et procurez-vous des presse-étoupes classés IP qui correspondent au niveau de protection du boîtier.
Consultez les fiches techniques des fabricants pour vérifier les certifications tierces plutôt que de vous fier aux évaluations auto-déclarées.
R : IP65 protège contre les jets d"eau à basse pression provenant de toutes les directions, ce qui le rend adapté à une exposition standard à la pluie. IP67 offre une étanchéité beaucoup plus étanche, permettant au boîtier de résister à une immersion temporaire dans l"eau jusqu"à un mètre de profondeur pendant 30 minutes. IP67 est requis pour les zones sujettes aux inondations ou les installations proches du niveau du sol où se produit une accumulation d’eau.
R : NEMA 3R offre une protection de base contre les chutes de pluie, le grésil et la formation de glace externe. Cependant, il ne protège pas contre la pluie soufflée par le vent, la poussière ou l"eau dirigée par un tuyau d"arrosage. Pour les installations extérieures entièrement exposées et sujettes à des intempéries ou à des lavages, un boîtier NEMA 4 ou NEMA 4X est fortement recommandé.
R : L"indice IK (IEC 62262) mesure la résistance d"un boîtier aux impacts mécaniques externes sur une échelle allant de IK00 à IK10. Pour les boîtiers extérieurs situés dans des zones publiques ou industrielles, un indice IK08 à IK10 est crucial pour empêcher les vandales, les débris volants ou les collisions accidentelles de briser le boîtier et d"exposer les composants électriques sous tension.
R : La condensation se produit lorsque les températures internes descendent en dessous du point de rosée. Évitez cela en installant des soupapes d"aération classées IP pour égaliser la pression et permettre à l"humidité de s"échapper. Dans les environnements présentant des variations de température extrêmes, installez un petit radiateur PTC contrôlé par un thermostat pour maintenir la température de l"air interne au-dessus du point de rosée.
R : Les environnements côtiers exposent les enclos à un brouillard salin hautement corrosif. L"acier inoxydable de qualité 316L est le premier choix en raison de sa teneur en molybdène, qui résiste aux piqûres de chlorure. Alternativement, le polyester renforcé de fibre de verre (FRP) offre une excellente résistance naturelle à la corrosion pour un poids et un coût inférieurs à ceux de l"acier inoxydable.
R : Le forage de trous n"annule pas automatiquement la notation s"il est géré correctement. L"indice IP n"est maintenu que si les presse-étoupes, les moyeux de conduit et les serre-câbles installés ont un indice IP équivalent ou supérieur à celui du boîtier. Ils doivent être installés selon les spécifications de couple exactes du fabricant, idéalement acheminés par le bas.
R : La durée de vie du joint dépend du matériau et de l’exposition environnementale. Les joints en polyuréthane (PUR) et EPDM durent généralement de 5 à 10 ans, tandis que le silicone de haute qualité peut durer plus longtemps. Les cycles de température extrêmes, l"exposition directe aux UV et la compression continue à haute pression accélèrent la dégradation, nécessitant des inspections et des remplacements périodiques pour maintenir le joint étanche.
