La sélection du bon dispositif de protection de circuit détermine la sécurité, la fiabilité et la conformité au code de tout système de distribution électrique. La spécification d’un mauvais type de disjoncteur entraîne de graves conséquences sur le terrain. Une sous-spécification risque de provoquer une panne catastrophique des équipements, des arcs électriques et des incendies dans les installations. Une spécification excessive gaspille un espace précieux sur les panneaux et complique l'installation. Les ingénieurs et les gestionnaires d'installations doivent évaluer les exigences de charge, les niveaux de courant de défaut, la sélectivité du système et les facteurs environnementaux pour faire une sélection fondée sur des preuves. Ce guide fournit un cadre technique pour évaluer les options MCCB et MCB afin de garantir une protection optimale dans divers environnements d'installation. Nous examinerons les limites de charge continue, les capacités d'interruption et les exigences d'intégration physique.
Limites de capacité de courant : les MCB sont strictement conçus pour les applications à faible courant (généralement jusqu"à 125 A), tandis que les MCCB supportent des charges lourdes (jusqu"à 2 500 A ou plus).
Caractéristiques de coupure : les MCCB offrent des capacités de coupure de court-circuit nettement plus élevées (jusqu"à 100 kA+), ce qui les rend obligatoires à proximité de sources d"alimentation présentant des courants de défaut potentiels élevés.
Ajustabilité du déclenchement : contrairement aux MCB, qui ont des paramètres de déclenchement fixes, les MCCB modernes sont dotés de déclencheurs thermomagnétiques ou électroniques réglables pour une coordination précise du système.
Capacités de tension et de courant continu : les MCCB sont conçus pour gérer des tensions de fonctionnement plus élevées (jusqu"à 1 000 V CA / 1 500 V CC), ce qui les rend essentiels pour les énergies renouvelables et les applications industrielles lourdes.
Conformité aux normes : les MCB sont généralement conformes à la norme CEI 60898 (domestique/commercial léger) ou à la CEI 60947-2, tandis que les MCCB adhèrent strictement aux normes plus rigoureuses CEI 60947-2 ou UL 489 pour les applications industrielles.
Table des matières
Un disjoncteur miniature (MCB) est un dispositif électromécanique compact conçu pour protéger les circuits à basse tension et à faible courant contre les surcharges et les courts-circuits. Vous trouverez généralement ces appareils dans les tableaux de distribution finaux, protégeant les circuits de dérivation individuels. Ils fonctionnent à l’aide d’un système à double mécanisme simple et très fiable. Une bande bimétallique se plie dans des conditions de surcharge prolongées pour assurer une protection thermique. Une bobine électromagnétique réagit instantanément aux pics de courant massifs pour fournir une protection magnétique.
La caractéristique déterminante d’un MCB est sa nature à déclenchement fixe. Le fabricant précalibre le seuil de déclenchement, ce qui signifie que les ajustements sur place sont impossibles. Cette conception maintient l"unité compacte et hautement standardisée. Les MCB utilisent un système de montage modulaire sur rail DIN. Les électriciens les installent rapidement dans les panneaux de distribution, ce qui facilite une installation rapide et un remplacement simple. Les chambres de coupure d"arc internes sont relativement petites et conçues spécifiquement pour éteindre les arcs de faible énergie générés par les défauts standards des circuits de dérivation.

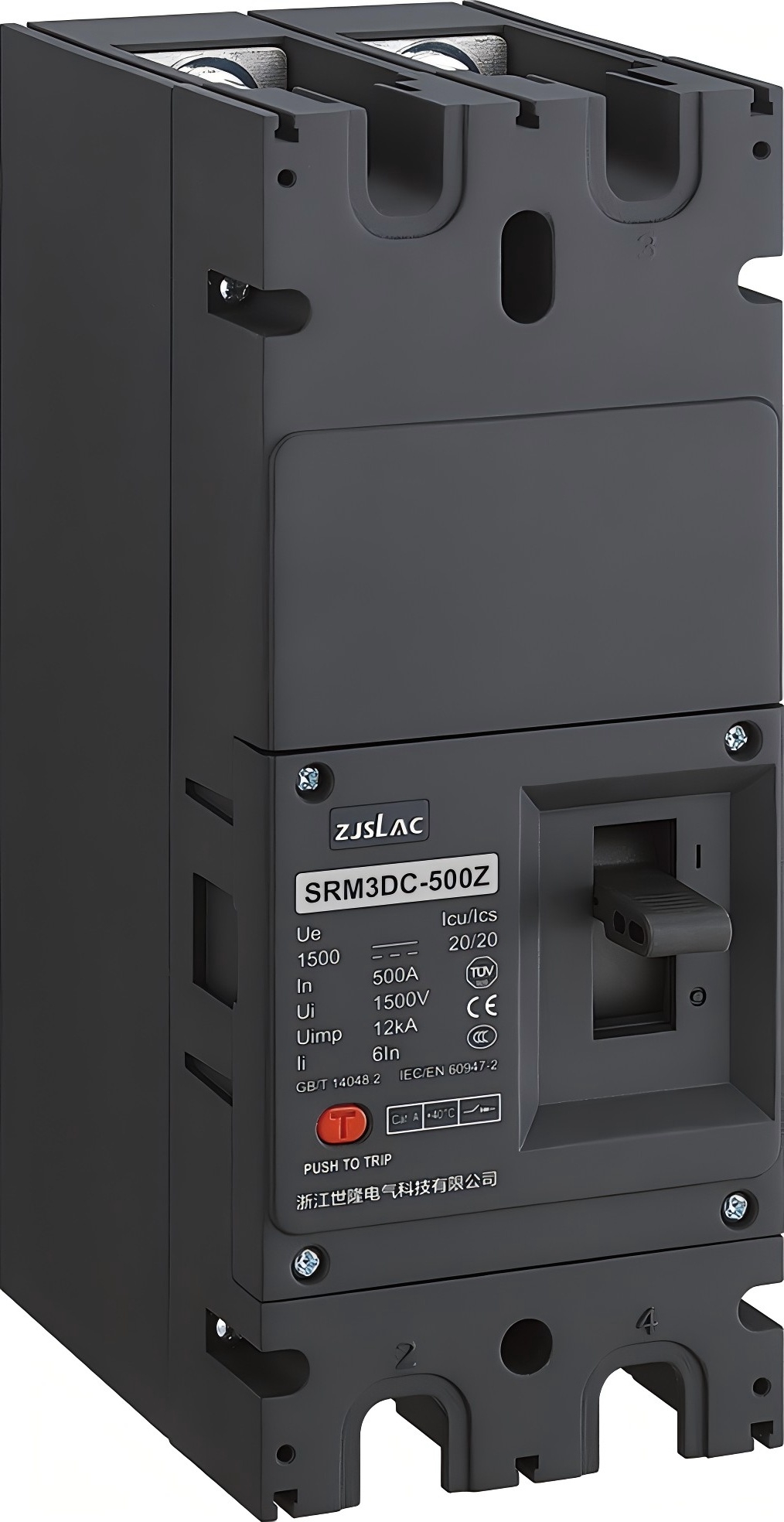

Un disjoncteur à boîtier moulé ( MCCB ) sert de dispositif de protection robuste enveloppé dans un matériau isolant moulé durable, généralement un plastique thermodurci ou une résine verre-polyester. Ce boîtier robuste offre une résistance diélectrique et une stabilité mécanique exceptionnelles. Il permet au disjoncteur d'interrompre en toute sécurité des courants de défaut massifs sans se désintégrer. Les ingénieurs spécifient ces dispositifs pour les alimentations électriques principales, les machines lourdes et les grands tableaux de distribution commerciaux.
Contrairement à leurs homologues miniatures, ces disjoncteurs offrent une immense flexibilité. De nombreuses unités comportent des déclencheurs interchangeables. Vous pouvez mettre à niveau ou modifier les paramètres de protection sans remplacer l"ensemble du châssis du disjoncteur. Ils prennent en charge des fonctionnalités de protection avancées, notamment des paramètres de surcharge réglables, des temporisations de court-circuit personnalisables et une détection intégrée des défauts à la terre. Cette adaptabilité les rend indispensables pour les réseaux électriques complexes nécessitant une coordination précise. Les composants internes comprennent des contacts massifs en cuivre et de vastes chambres d"extinction d"arc conçues pour étirer, refroidir et dissiper le plasma à haute énergie.

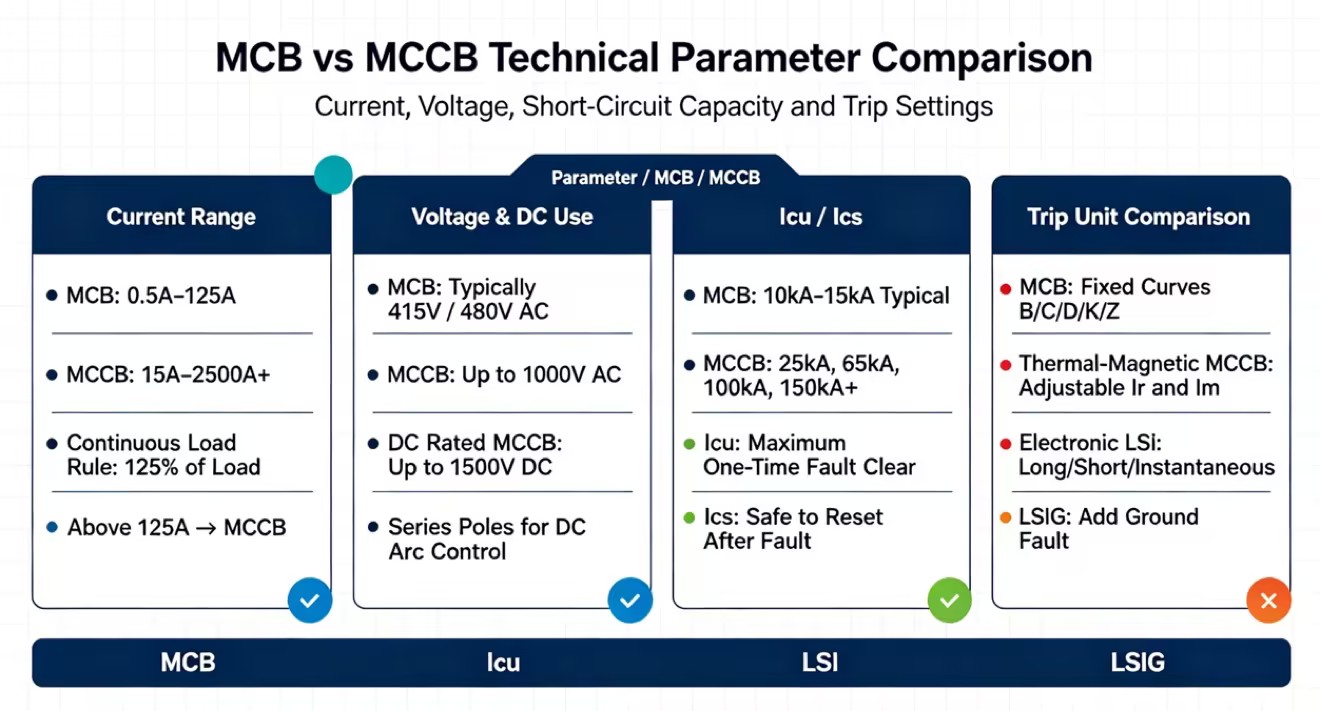

Le différenciateur le plus immédiat entre ces deux appareils est leur plage de courant de fonctionnement. Les MCB sont des appareils strictement à faible courant. Les tailles de cadre standard vont de 0,5 A à 125 A. Cela les rend parfaitement adaptés aux circuits d"éclairage, aux prises murales standard et aux petits moteurs monophasés. Les disjoncteurs à boîtier moulé couvrent un large spectre, commençant autour de 15 A et évoluant jusqu"à 2 500 A ou plus. Ils comblent le fossé entre la protection des circuits de dérivation et les disjoncteurs à air massif utilisés dans l"appareillage de commutation principal.
Les calculs de charge continue dictent les exigences de base pour chaque appareil. Les codes électriques exigent généralement que les disjoncteurs soient dimensionnés à 125 % de la charge continue. Si votre charge continue calculée pour un sous-panneau est de 150 A, un MCB est immédiatement disqualifié. Vous devez spécifier un appareil à boîtier moulé plus grand. Un profilage précis de la charge évite les déclenchements intempestifs et garantit que les contacts internes ne surchauffent pas pendant le fonctionnement normal. Les charges à ampérage élevé génèrent une chaleur importante au niveau des connexions des bornes, nécessitant des cosses de plus grande taille et des capacités de dissipation thermique supérieures que l"on trouve dans les boîtiers moulés.
Spécification | Disjoncteur miniature (MCB) | Disjoncteur à boîtier moulé (MCCB) |
|---|---|---|
Courant continu (In) | 0,5A à 125A | 15A à 2500A+ |
Tailles de cadre disponibles | Profil DIN normalisé | Plusieurs tailles de châssis (100A, 250A, 400A, 800A, etc.) |
Capacité des cosses | Jusqu"à 50 mm² (1/0 AWG) | Jusqu"à plusieurs conducteurs de 500 kcmil par phase |
Dissipation thermique | Faible à modéré | Élevé (conçu pour de lourdes charges continues) |
Les exigences de tension sont un facteur important lors de la sélection des disjoncteurs. Les MCB sont couramment utilisés pour les systèmes CA à basse tension, tandis que les MCCB prennent en charge les applications à haute tension et les réseaux industriels plus vastes. Pour les systèmes CC tels que l’énergie solaire, le stockage de batteries et la recharge de véhicules électriques, des disjoncteurs spécialisés de type CC sont nécessaires car les arcs CC sont plus difficiles à interrompre en toute sécurité.
La capacité de court-circuit détermine la quantité de courant de défaut qu"un disjoncteur peut interrompre en toute sécurité. Les MCB conviennent aux environnements à faible courant de défaut, tandis que les MCCB offrent un pouvoir de coupure beaucoup plus élevé pour les applications industrielles. La sélection du bon disjoncteur nécessite le calcul du courant de défaut disponible pour garantir un fonctionnement sûr en cas de défauts électriques.
Les MCB utilisent des courbes de déclenchement fixes telles que les types B, C et D, ce qui les rend adaptés aux charges standard avec des caractéristiques de courant prévisibles. Les MCCB fournissent des paramètres de déclenchement réglables qui permettent aux ingénieurs de contrôler la protection contre les surcharges et les courts-circuits. Cette flexibilité contribue à améliorer la coordination des systèmes et à protéger plus précisément les équipements industriels complexes.
Type de déclencheur | Caractéristiques de réglage | Meilleure application |
|---|---|---|
Thermique-Magnétique Fixe (MCB) | Aucun. Calibré en usine selon des courbes spécifiques (B, C, D). | Éclairage, prises, petites charges statiques. |
Thermique-Magnétique Réglable | Cadran thermique réglable (Ir) et cadran magnétique (Im). | Départs industriels standards, protection moteur de base. |
Électronique (LSI) | Paramètres numériques précis pour le ramassage/retard de longue durée, de courte durée et instantané. | Tableaux principaux, schémas de coordination complexes. |
Électronique avec défaut de terre (LSIG) | Ajoute des paramètres réglables de détection des défauts à la terre et de retard. | Infrastructures critiques, centres de données, réseaux hospitaliers. |
Le nombre de pôles dépend du système électrique et des exigences de l"application. Les MCB sont disponibles en versions 1P, 2P, 3P et 4P pour les circuits résidentiels et commerciaux légers. Les MCCB sont principalement utilisés dans les configurations 3P et 4P pour les systèmes électriques industriels, les gros moteurs et les équipements lourds. La sélection correcte des pôles garantit une isolation appropriée et une protection sûre des circuits.
Les MCB présentent une conception compacte sur rail DIN, ce qui les rend idéaux pour les applications où l"espace du panneau est limité. Les MCCB nécessitent un espace d"installation plus grand et un montage sur panneau plus solide en raison de leur capacité de courant plus élevée et de leurs câbles plus gros. Un dégagement approprié est également nécessaire pour gérer en toute sécurité la chaleur et l’énergie de l’arc en cas de panne.
Les MCB conviennent aux bâtiments résidentiels, aux circuits de dérivation commerciaux, aux systèmes d"éclairage, aux petits appareils électroménagers et aux équipements de faible puissance. Ils offrent une protection simple et fiable là où la charge est stable et le niveau de court-circuit est relativement faible. Leur conception compacte sur rail DIN rend également l"installation et le remplacement rapides et pratiques.
Les MCCB sont conçus pour les applications de puissance plus élevée telles que les alimentations principales, les machines industrielles, les grands systèmes CVC et la distribution d"énergie commerciale. Ils offrent des courants nominaux plus élevés, une protection renforcée contre les défauts et des paramètres de déclenchement réglables. Les MCCB sont également idéaux pour les systèmes qui nécessitent une coordination avancée, une surveillance à distance ou une intégration avec des systèmes de gestion de bâtiment.
Les MCB sont conçus pour la protection de base des circuits et pour un fonctionnement occasionnel. Des commutations fréquentes peuvent user leurs mécanismes et contacts internes. Les MCCB utilisent des boîtiers plus solides, des composants plus grands et des matériaux de contact durables, ce qui leur permet de supporter des charges plus élevées et davantage d"opérations mécaniques. Ils conviennent aux systèmes électriques principaux et aux applications industrielles exigeantes.
Les MCB sont généralement remplacés directement en cas de panne car ils sont scellés et calibrés en usine. Les MCCB nécessitent une inspection et des tests réguliers pour garantir une protection fiable. La maintenance peut inclure des tests de déclenchement, des vérifications de contact et des tests d"isolation, en particulier pour les systèmes à courant élevé où une panne pourrait entraîner un temps d"arrêt important.

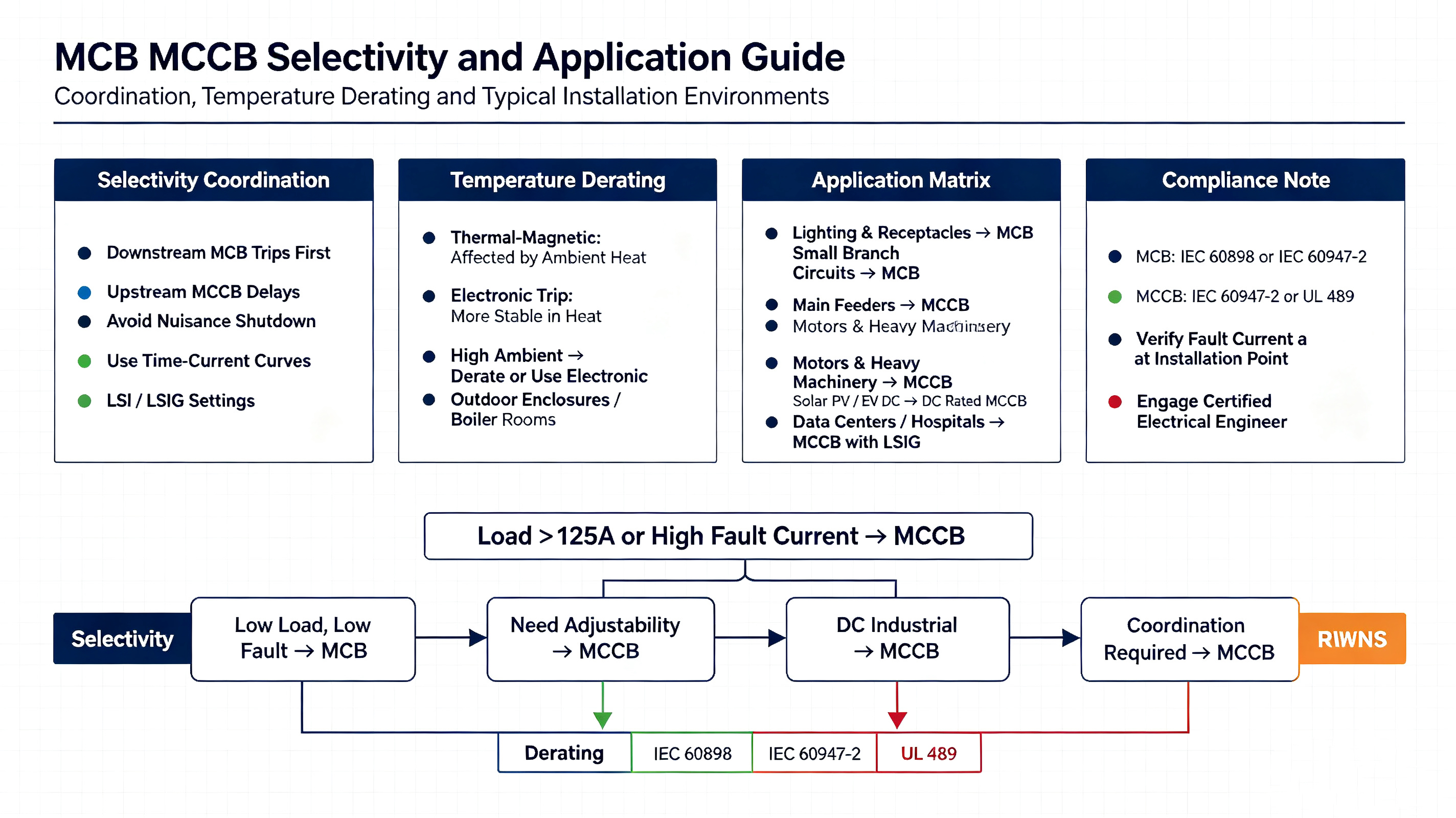

Une bonne coordination évite les pannes de courant inutiles. Lorsqu"un défaut se produit, le disjoncteur le plus proche du problème doit se déclencher en premier, tandis que les disjoncteurs en amont restent actifs. Les paramètres de déclenchement réglables et les temporisations dans les MCCB contribuent à créer cette séquence de protection. Cela permet au système d’isoler rapidement les défauts tout en maintenant le reste de l’installation en fonctionnement.
Les disjoncteurs peuvent être affectés par la température ambiante. Les disjoncteurs thermomagnétiques traditionnels peuvent se déclencher trop tôt dans des environnements chauds car la chaleur modifie la réponse du bilame. Pour les conditions extrêmes, les déclencheurs électroniques offrent une protection plus stable en mesurant directement le courant et en réduisant les erreurs liées à la température.
Les systèmes électriques modernes nécessitent souvent une surveillance et un contrôle à distance. Les MCB fournissent des fonctions d"état de base, tandis que les MCCB prennent en charge des accessoires avancés tels que des déclencheurs shunt, des déclencheurs à sous-tension et des opérateurs de moteur. Ces fonctionnalités permettent un fonctionnement à distance, un arrêt d"urgence et une intégration avec les systèmes de bâtiments intelligents.
Choisir la bonne norme garantit la sécurité électrique et un fonctionnement fiable. Les MCB sont couramment utilisés dans les applications résidentielles et commerciales légères conformément à des normes telles que CEI 60898. Les systèmes industriels nécessitent des dispositifs de protection plus solides qui répondent à des normes telles que CEI 60947-2 ou UL 489 pour des niveaux de défaut plus élevés et des environnements exigeants.
Le choix entre ces deux dispositifs de protection est dicté par de fortes contraintes d"ingénierie. Les exigences de charge continue, les courants de défaut potentiels, les conditions environnementales et le besoin de coordination du système constituent les limites techniques de votre sélection. Comprendre ces paramètres garantit que votre système de distribution électrique reste sûr, fiable et conforme au code.
Lors de la présélection d’appareils, appliquez une arborescence logique stricte. Par défaut, optez pour des disjoncteurs miniatures pour les circuits de dérivation finaux inférieurs à 125 A avec de faibles niveaux de défaut (inférieurs à 10 kA) où les courbes de déclenchement fixes offrent une protection adéquate. Passez aux disjoncteurs à boîtier moulé pour les alimentations principales, les charges supérieures à 125 A, les zones de courant de défaut élevé, les applications haute tension/CC, ou lorsqu"un réglage précis du déclenchement et un fonctionnement à distance sont requis.
Pour avancer dans la spécification de votre projet, exécutez les étapes suivantes :
Consultez le schéma unifilaire de l"installation pour cartographier tous les dispositifs de protection en amont et en aval.
Calculez le courant de court-circuit présumé exact au point d"installation spécifique du panneau pour déterminer la valeur Icu requise.
Évaluez la température ambiante de l"environnement d"installation pour choisir entre des déclencheurs thermomagnétiques ou électroniques.
Réalisez une étude de sélectivité formelle à l"aide d"un logiciel de coordination pour garantir que les appareils en aval se déclenchent avant le réseau en amont.
Engagez-vous avec un ingénieur électricien certifié pour finaliser les spécifications du disjoncteur et vérifier la conformité au code.
R : Bien que cela soit techniquement possible si l"espace sur le panneau et le matériel de montage le permettent, cela est généralement inutile. Vous ne devez effectuer cette mise à niveau que si la charge continue du circuit a augmenté au-delà de 125 A ou si le courant de défaut potentiel au niveau du panneau a augmenté au-delà de la capacité de coupure sûre du disjoncteur miniature.
R : Les disjoncteurs miniatures standard atteignent généralement un maximum de 63 A, 100 A ou 125 A, selon le fabricant et la gamme de produits spécifiques. Si votre calcul de charge continue dépasse 125 A, vous devez passer à un cadre de boîtier moulé pour garantir un fonctionnement sûr et conforme.
R : Les disjoncteurs CA standard ne peuvent pas interrompre en toute sécurité les arcs CC. Bien qu"il existe des disjoncteurs miniatures spécialisés de type CC pour les petits panneaux solaires résidentiels, les systèmes solaires photovoltaïques et de stockage par batterie de grande capacité nécessitent des disjoncteurs à boîtier moulé de type CC spécialement conçus, capables de gérer jusqu"à 1 500 V CC.
R : Oui. Les disjoncteurs à boîtier moulé, en particulier les modèles à ampérage élevé avec déclencheurs électroniques, nécessitent des tests d"injection primaire ou secondaire périodiques et des exercices mécaniques pour garantir leur fiabilité. Les disjoncteurs miniatures sont généralement considérés comme ne nécessitant aucun entretien et sont simplement remplacés en cas de panne.
R : Les unités thermomagnétiques utilisent une bande bimétallique physique et une bobine électromagnétique pour détecter les surcharges et les courts-circuits. Les unités électroniques utilisent des transformateurs de courant et des microprocesseurs pour une détection de courant très précise. Les unités électroniques offrent des possibilités de réglage étendues et sont insensibles aux fluctuations de température ambiante.
R : Si le courant de défaut calculé au niveau du panneau dépasse 10 kA à 15 kA, un disjoncteur miniature ne parviendra probablement pas à éliminer le défaut en toute sécurité, provoquant potentiellement une explosion ou un incendie. Cela nécessite l"utilisation d"un disjoncteur à boîtier moulé avec un indice Icu plus élevé pour interrompre en toute sécurité le courant massif.
