L’évolution exponentielle des systèmes solaires photovoltaïques (PV) commerciaux et utilitaires a accru le besoin critique d’une protection contre les surintensités précise et infaillible. La spécification d"un mauvais type de protection de circuit (en particulier, une mauvaise application des composants à courant alternatif (AC) dans les applications à courant continu (DC)) est l"une des principales causes d"arcs électriques catastrophiques, d"incendies d"équipement et de temps d"arrêt du système dans les installations solaires. Les techniciens sur le terrain rencontrent fréquemment des boîtes de combinaison fondues résultant de cette surveillance technique exacte. Le courant continu se comporte fondamentalement différemment du courant alternatif dans des conditions de panne, sans le passage par zéro naturel sur lequel le courant alternatif s"appuie pour éteindre les arcs électriques.
Pour garantir la longévité, la sécurité et la conformité du système, les ingénieurs et les concepteurs de systèmes doivent comprendre les mécanismes physiques distincts, les critères d'évaluation et les zones de déploiement lors du choix d'un disjoncteur à boîtier moulé CA ou CC pour les architectures d'énergie solaire. Une sélection appropriée des composants a un impact direct sur la sécurité opérationnelle de l’ensemble du réseau. Vous ne pouvez pas vous fier aux pratiques électriques traditionnelles lorsqu’il s’agit de chaînes solaires haute tension. Nous examinerons les principes d'ingénierie de base qui séparent ces appareils, comment évaluer leurs spécifications et où les déployer efficacement dans votre diagramme unifilaire.
Conception dictée par la physique : les disjoncteurs CA s"appuient sur des points de passage à zéro naturels pour éteindre les arcs, tandis que les disjoncteurs CC nécessitent des éruptions magnétiques spécialisées, des chambres de coupure d"arc allongées et des pôles câblés en série pour forcer l"extinction de l"arc.
Non-interchangeabilité stricte : n"utilisez jamais un MCCB AC standard dans un circuit solaire DC ; cela garantit une défaillance dans des conditions de défaut dues à un arc soutenu.
Placement stratégique : les disjoncteurs à boîtier moulé CC protègent les chaînes photovoltaïques, les boîtiers de combinaison et le stockage de la batterie, tandis que les MCCB CA protègent la sortie de l"onduleur et l"interconnexion du réseau.
Conformité réglementaire : la sélection des composants doit strictement respecter les normes spécifiques au PV, notamment UL 489B et CEI 60947-2, pour garantir un fonctionnement sûr sous des contraintes environnementales et électriques extrêmes.
Table des matières
Les disjoncteurs protègent les systèmes électriques en interrompant les courants de défaut dangereux. Lorsque les contacts s"ouvrent lors d"un court-circuit, un arc électrique se forme entre eux. Le disjoncteur doit rapidement contrôler et éteindre cet arc pour isoler le défaut en toute sécurité. La conception du système de contrôle d"arc dépend du fait que le circuit utilise une alimentation alternative ou continue.
Les disjoncteurs CA bénéficient du point de passage à zéro naturel du courant alternatif. Lorsque le courant atteint zéro, l’arc perd sa source d’énergie et devient plus facile à éteindre. Le disjoncteur n"a besoin que de refroidir et d"étirer suffisamment l"arc pour l"empêcher de redémarrer au retour de la tension.
Les circuits CC n"ont pas de passage à zéro naturel, donc l"arc continue de brûler après la séparation des contacts. Les disjoncteurs CA standard ne peuvent pas interrompre en toute sécurité le courant continu haute tension car l"arc peut endommager les contacts et les composants internes. Les disjoncteurs CC nécessitent des conceptions spéciales, telles que des chambres à arc plus puissantes et des systèmes de soufflage magnétique, pour arrêter en toute sécurité le flux de courant continu.

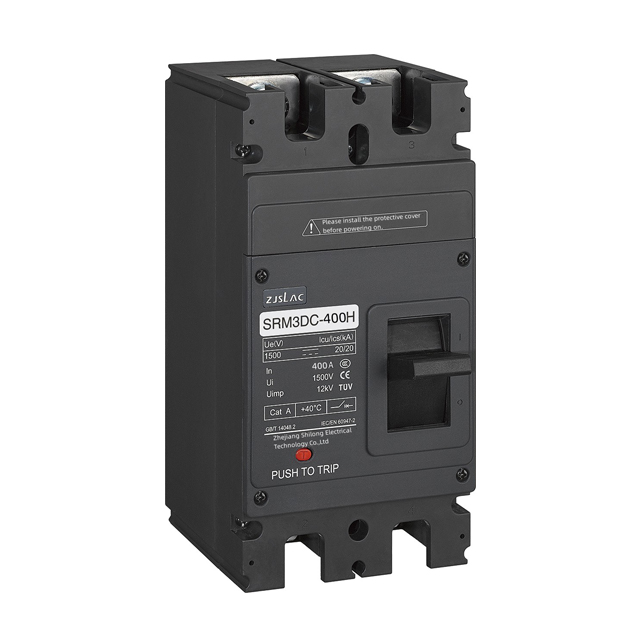

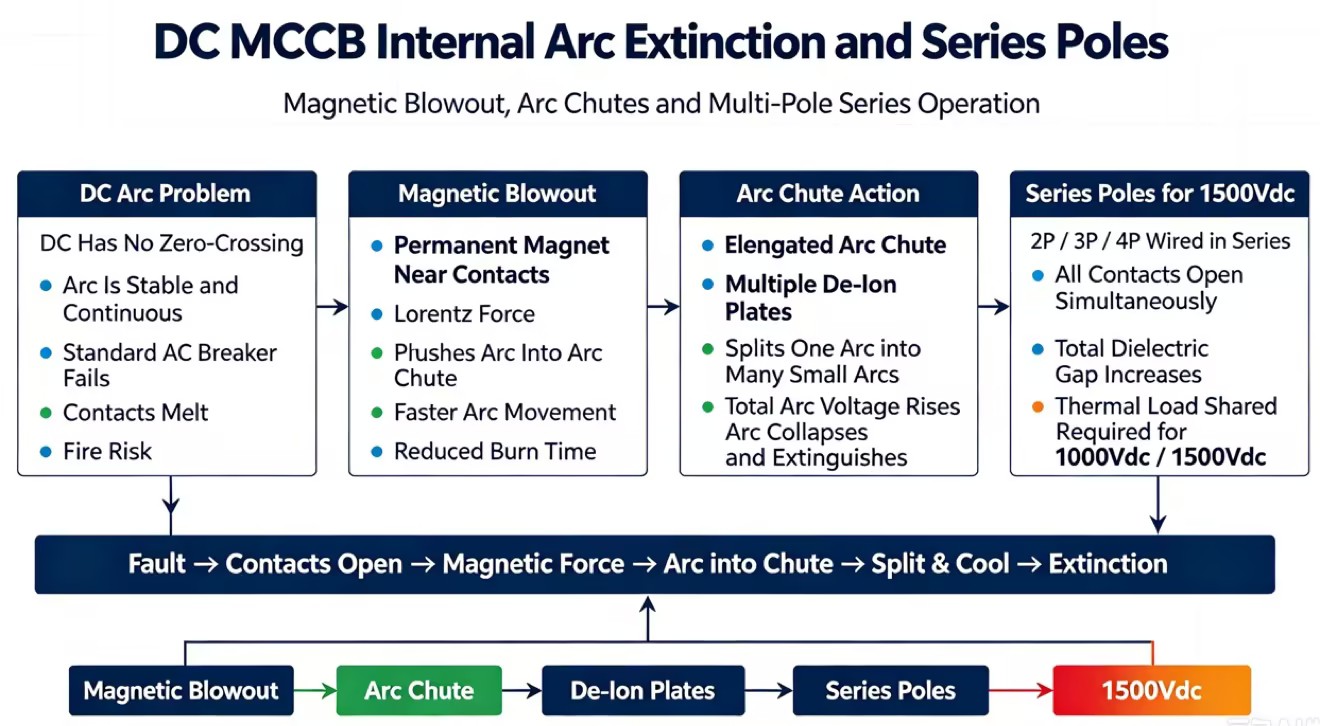

L'interruption en toute sécurité des courants solaires CC haute tension nécessite une ingénierie interne agressive. Un disjoncteur à boîtier moulé CC n'attend pas un passage à zéro qui n'arrivera jamais. Il attaque activement l'arc. Les fabricants utilisent des technologies mécaniques et magnétiques spécifiques pour étirer, refroidir et étouffer le plasma jusqu'à ce que la tension requise pour entretenir l'arc dépasse la tension disponible du système. L'architecture interne de ces appareils reflète les exigences sévères du courant continu continu.
Les disjoncteurs CC utilisent une technologie avancée de contrôle de l’arc pour interrompre en toute sécurité le courant haute tension. Les systèmes de soufflage magnétique éloignent l"arc des contacts et le dirigent vers la chambre de coupure, où des plaques métalliques se fendent et refroidissent l"arc jusqu"à ce qu"il disparaisse. Ce processus évite les dommages causés par les contacts et permet au disjoncteur d"isoler le circuit en toute sécurité.
Les systèmes solaires à haute tension utilisent souvent plusieurs pôles de disjoncteur connectés en série pour améliorer la capacité d"interruption de l"arc. Lorsque le disjoncteur s"ouvre, chaque pôle partage la contrainte électrique et crée des espaces d"isolation supplémentaires. Cette conception permet aux disjoncteurs CC de gérer en toute sécurité les applications 1 000 V CC et 1 500 V CC.
Une réponse rapide aux pannes est essentielle pour la protection CC. Les disjoncteurs CC utilisent des mécanismes à ressort à grande vitesse pour séparer rapidement les contacts et réduire la durée de l"arc. Les matériaux de contact durables, tels que les alliages argent-tungstène, aident à prévenir la surchauffe, le soudage et les dommages à long terme lors d"interruptions répétées en cas de panne.
La sélection d"un disjoncteur CC nécessite de faire correspondre les spécifications de l"appareil aux exigences du système solaire. Les ingénieurs doivent évaluer soigneusement la tension nominale, le pouvoir de coupure et la technologie de déclenchement pour garantir une protection sûre et fiable.
Les disjoncteurs CC pour les systèmes solaires doivent correspondre à la tension et au courant maximum générés par le générateur photovoltaïque. Les ingénieurs doivent calculer la tension de chaîne la plus élevée possible dans des conditions de basse température et sélectionner un disjoncteur avec une valeur nominale supérieure à cette valeur. Un dimensionnement approprié prévient la défaillance de l"isolation et améliore la sécurité du système.
Le pouvoir de coupure définit le courant de défaut maximum qu"un disjoncteur peut interrompre en toute sécurité. Les valeurs importantes incluent Icu et Ics, qui indiquent la capacité du disjoncteur à gérer les conditions de défaut et à continuer de fonctionner. Le disjoncteur sélectionné doit correspondre au courant de défaut disponible du système photovoltaïque ou de la source d"alimentation.
Les disjoncteurs CC utilisent généralement des déclencheurs magnéto-thermiques pour une protection fiable contre les surcharges et les courts-circuits. La protection thermique gère les surcharges à long terme, tandis que la protection magnétique répond aux pannes soudaines. Les déclencheurs électroniques offrent davantage de fonctionnalités de réglage et de surveillance, mais sont moins courants pour les applications PV DC directes.
La conception de la mise à la terre d"un système solaire affecte le choix du disjoncteur. Les systèmes mis à la terre n"interrompent généralement que les conducteurs non mis à la terre, tandis que les systèmes flottants nécessitent des disjoncteurs capables de déconnecter les conducteurs positifs et négatifs pour une isolation complète et une protection sûre contre les défauts.
Le sens du flux de courant détermine le type de disjoncteur correct. Les systèmes photovoltaïques utilisent généralement des disjoncteurs directionnels car le courant circule des panneaux vers les onduleurs. Les systèmes de stockage de batteries nécessitent des disjoncteurs bidirectionnels car le courant peut circuler pendant les opérations de charge et de décharge.
Dimension d"évaluation | Disjoncteur à boîtier moulé CC | Disjoncteur à boîtier moulé CA |
|---|---|---|
Méthode d"extinction d"arc | Éruptions magnétiques et chambres de coupure allongées | S"appuie sur des points de passage à zéro naturels |
Tensions nominales typiques | 1 000 Vcc à 1 500 Vcc | 480VCA à 800VCA |
Configuration des poteaux | Plusieurs pôles câblés en série | Standard 3 pôles ou 4 pôles parallèles |
Préférence du déclencheur | Thermique-Magnétique (Robuste en cas de chaleur intense) | Électronique/microprocesseur (haute précision) |
Direction du flux actuel | Directionnel (PV) ou bidirectionnel (BESS) | Bidirectionnel par défaut |
La sélection du disjoncteur dépend de l"emplacement dans le système solaire. Les disjoncteurs CC sont installés avant l"onduleur pour protéger les panneaux photovoltaïques et les systèmes de batteries, tandis que les disjoncteurs CA sont installés après l"onduleur pour la protection côté réseau. Un placement correct et un étiquetage clair aident à prévenir les erreurs d"installation et à améliorer la sécurité de la maintenance.
Les MCCB CC protègent les panneaux photovoltaïques, les boîtiers de combinaison et les systèmes de stockage de batteries contre les courts-circuits et permettent une isolation de maintenance sûre. Ils doivent être installés dans des enceintes adaptées avec une bonne gestion thermique. Lors de l"installation, les techniciens doivent vérifier la polarité, le couple de connexion, l"espacement et le câblage en série correct pour garantir un fonctionnement fiable.
Les MCCB AC sont installés entre la sortie de l"onduleur et le panneau électrique principal ou le transformateur. Ils protègent le côté distribution AC et se coordonnent avec les systèmes de protection du réseau. Des réglages de déclenchement appropriés et une coordination sélective aident à isoler les défauts sans arrêter l"ensemble de l"installation solaire.
La sélection et l"installation de disjoncteurs CC nécessitent une attention particulière aux normes, à l"environnement et aux conditions d"application. Même une conception électrique correcte peut échouer si les composants sélectionnés ne peuvent pas résister aux conditions réelles. Une certification, une planification d"installation et une évaluation environnementale appropriées sont essentielles pour la fiabilité à long terme du système solaire.
Les disjoncteurs solaires DC doivent répondre à des normes photovoltaïques spécifiques. La norme UL 489B en Amérique du Nord et CEI 60947-2 pour les marchés internationaux garantissent que les disjoncteurs peuvent gérer les défauts CC haute tension, les changements de température et les conditions de surcharge. Vérifiez toujours les certifications requises avant l’installation.
Une erreur courante consiste à utiliser des disjoncteurs CA dans les systèmes solaires CC. Les disjoncteurs CA dépendent du passage à zéro de la tension pour arrêter les arcs électriques, tandis que les systèmes CC nécessitent des conceptions spéciales d"extinction d"arc. L’utilisation de disjoncteurs CA inadaptés dans les systèmes photovoltaïques haute tension peut entraîner de graves défaillances en matière de sécurité.
Les conditions environnementales affectent les performances du disjoncteur. Les températures élevées à l’intérieur des enceintes solaires peuvent provoquer des déclenchements incorrects, tandis que les emplacements à haute altitude réduisent la capacité d’extinction de l’arc. Les ingénieurs doivent appliquer des facteurs de déclassement appropriés en fonction de la température et de l"altitude d"installation.
Les disjoncteurs CC haute tension nécessitent une planification précoce en raison de délais de production plus longs et de processus de fabrication spécialisés. La finalisation des spécifications à l"avance permet d"éviter les retards du projet et évite les substitutions de composants dangereuses pendant l"installation.
Les disjoncteurs CC nécessitent une inspection régulière car les arcs CC continus peuvent progressivement endommager les contacts internes. La maintenance doit inclure des contrôles visuels, des images thermiques, des tests de résistance de contact et des tests de fonctionnement mécanique pour identifier les problèmes avant que des pannes ne surviennent.
Auditez vos schémas unifilaires actuels pour vérifier que tous les composants en amont de l"onduleur portent une valeur nominale CC dédiée et une certification spécifique au PV.
Calculez la tension maximale en circuit ouvert (Voc) pour votre site spécifique à l"aide des données historiques par temps froid pour spécifier la tension nominale correcte pour vos disjoncteurs.
Mettez en œuvre un programme de test obligatoire au micro-ohmmètre lors de la maintenance annuelle pour détecter précocement la dégradation des contacts et éviter les contacts soudés.
Mettez à jour les spécifications d"approvisionnement pour exiger la certification UL 489B ou CEI 60947-2 pour toutes les nouvelles installations solaires, en rejetant tout disjoncteur CA standard déclassé pour une utilisation CC.
R : Non. Les disjoncteurs CA s"appuient sur les passages à zéro de tension naturelle pour éteindre les arcs électriques. Le courant continu circule en continu sans passage par zéro. Un disjoncteur CA installé dans un circuit CC ne parviendra pas à éteindre l"arc lors d"un défaut, entraînant une combustion prolongée, des contacts fondus et des incendies d"équipement catastrophiques.
R : L"installation d"un disjoncteur CC directionnel vers l"arrière inverse la relation entre le courant d"arc et les éruptions magnétiques internes. Au lieu de pousser l’arc dans la chambre de coupure pour l’éteindre, la force magnétique peut éloigner l’arc de la chambre de combustion, provoquant une défaillance destructrice du disjoncteur.
R : Les disjoncteurs CC nécessitent des chambres de coupure d"arc allongées, plusieurs plaques de déionisation et des ensembles d"éclatement magnétique permanent pour étirer et refroidir physiquement les arcs CC continus. Ils câblent également fréquemment plusieurs pôles en série. Ces composants internes supplémentaires augmentent considérablement la taille et le poids du disjoncteur.
R : Le câblage des pôles en série divise la charge thermique intense et augmente la distance totale de l"entrefer lorsque les contacts s"ouvrent. Cette distance d"espacement combinée est obligatoire pour interrompre en toute sécurité les hautes tensions, telles que 1 000 Vcc ou 1 500 Vcc, sans que l"arc ne saute à travers un seul contact ouvert.
R : UL 489 couvre les disjoncteurs standard à usage général. UL 489B est spécifiquement conçu pour les systèmes photovoltaïques. Il impose des tests rigoureux pour les cycles de températures extrêmes, l"interruption de l"arc CC haute tension et les surcharges prolongées propres aux environnements difficiles de la production d"énergie solaire.
R : Calculez la tension en circuit ouvert (Voc) maximale de la chaîne, en tenant compte des pics de tension provoqués par les températures locales historiques les plus basses. La tension nominale CC maximale du disjoncteur doit dépasser ce Voc par temps froid. Assurez-vous que le pouvoir de coupure (Icu) dépasse le courant de court-circuit maximum du réseau.
R : En général, non. Dans un système solaire photovoltaïque standard sans batteries, le courant ne circule que dans un seul sens : des panneaux solaires vers l"onduleur. Des disjoncteurs CC directionnels suffisent. Des disjoncteurs bidirectionnels sont nécessaires lorsque les batteries sont présentes, car le courant circule à la fois pendant la charge et la décharge.
