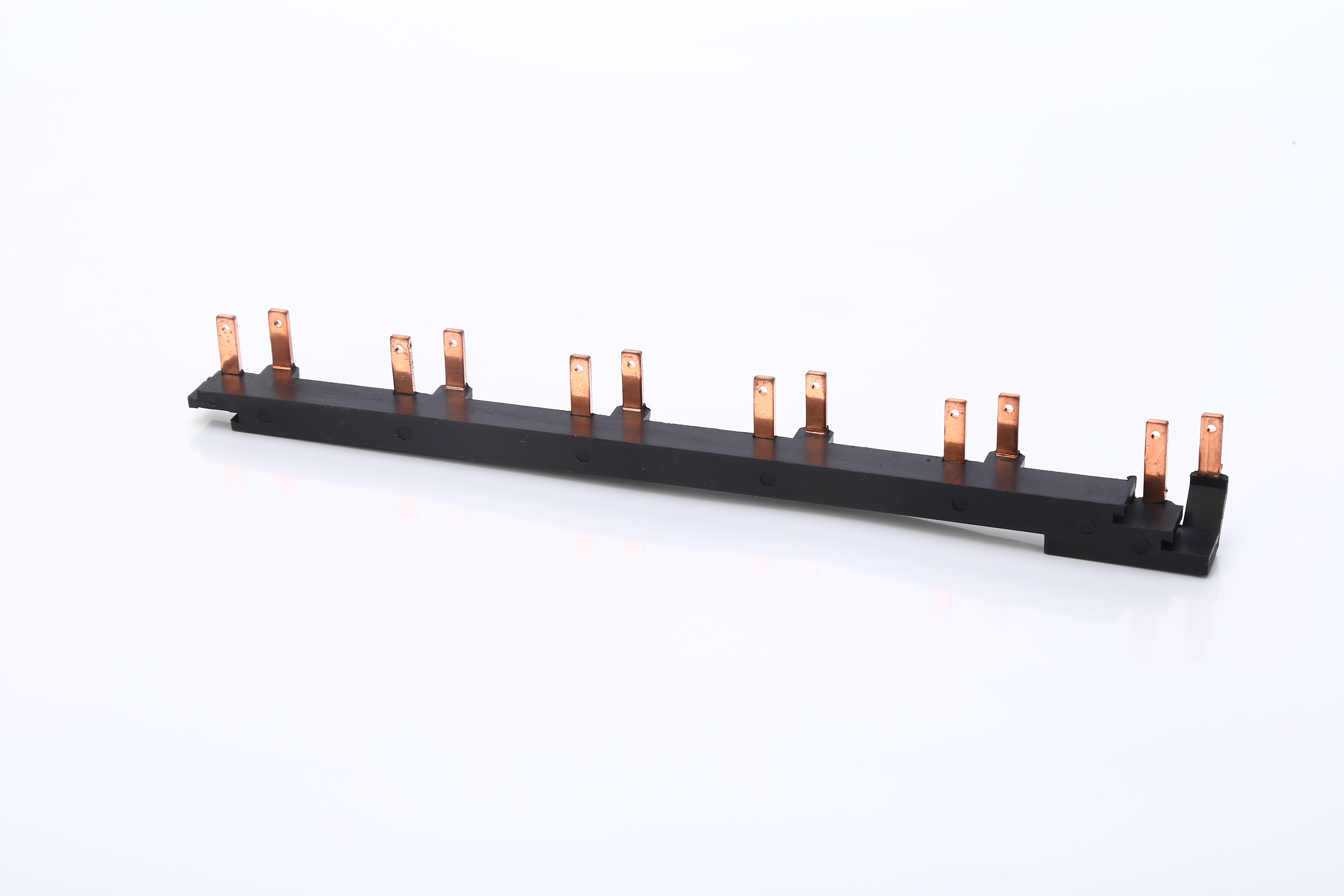

Les exigences croissantes en matière de densité de puissance dans les installations commerciales et industrielles modernes poussent les architectures de câblage traditionnelles à leurs limites physiques et thermiques. Les gestionnaires d’installations et les ingénieurs électriciens sont confrontés à des défis complexes liés au câblage existant. Nous constatons des chutes de tension excessives sur de longues distances, une recherche de défauts complexe, des empreintes spatiales massives et des heures de travail élevées lors de l'installation ou de la modernisation. La transition des conceptions traditionnelles à gros câbles vers des architectures à conducteurs solides offre une voie mesurable pour optimiser l'espace et améliorer l'efficacité thermique. Ce guide évalue les avantages techniques et opérationnels de la spécification d'un jeu de barres pour un acheminement électrique moderne. Nous explorons comment l'intégration de ces composants transforme l'infrastructure électrique des installations. Vous apprendrez comment ces systèmes rationalisent les systèmes de distribution d'énergie basse tension pour garantir une fourniture d'énergie fiable, évolutive et sûre sans les contraintes des câbles groupés.
Efficacité électrique supérieure : les barres omnibus fournissent un chemin à faible impédance qui minimise la perte de puissance, maintient des niveaux de tension constants et réduit les déséquilibres de phase sur les réseaux complexes.
Simplification centralisée : Agissant comme un centre d"alimentation central, les barres omnibus consolident plusieurs conducteurs pour simplifier considérablement les schémas électriques complexes et réduire l"empreinte physique.
Installation et modularité accélérées : les systèmes de canalisations préfabriquées préfabriquées réduisent les coûts de main-d"œuvre et permettent une flexibilité géométrique rapide lors de l"agrandissement des installations.
Sécurité et gestion thermique améliorées : les conducteurs métalliques solides avec des boîtiers techniques offrent une dissipation thermique supérieure et des valeurs de résistance aux courts-circuits plus élevées que les câbles groupés.
Table des matières
Les installations modernes ont besoin de systèmes de distribution d’énergie fiables et flexibles pour prendre en charge des opérations continues. Les jeux de barres fournissent des connexions stables entre les transformateurs, l"appareillage de commutation et l"équipement tout en gérant des charges de courant élevées avec une perte d"énergie moindre, une meilleure sécurité et une expansion future plus facile.
Les jeux de barres remplacent plusieurs parcours de câbles par un système de distribution d"énergie centralisé. Cela réduit la complexité du câblage, économise de l"espace et rend la détection des défauts, la maintenance et les mises à niveau futures plus efficaces.
Les câbles utilisent des fils isolés flexibles, tandis que les barres omnibus utilisent des conducteurs rigides en cuivre ou en aluminium. Pour les applications à courant élevé, les jeux de barres nécessitent moins d"espace, simplifient l"installation et offrent de meilleures performances par rapport aux systèmes de câbles complexes.
Caractéristiques | Câblage traditionnel | Systèmes de goulottes solides |
|---|---|---|
Structure physique | Fils toronnés flexibles avec isolation polymère épaisse | Barres rigides en métal massif (Cuivre/Aluminium) avec revêtement époxy |
Méthode d"installation | Tirant à travers un conduit, plusieurs terminaisons à cosses | Boulonnage de sections préfabriquées modulaires avec des boulons à tête de cisaillement |
Espace requis | Élevé (nécessite de grands plateaux et de larges rayons de courbure) | Faible (virages compacts et nets à angle droit possibles) |
Dissipation thermique | Mauvais (chaleur emprisonnée dans les faisceaux et les conduits en PVC) | Excellent (surface élevée, dissipateurs thermiques en aluminium extrudé) |
Ampérage idéal | En dessous de 400A | 400A à 6000A+ |

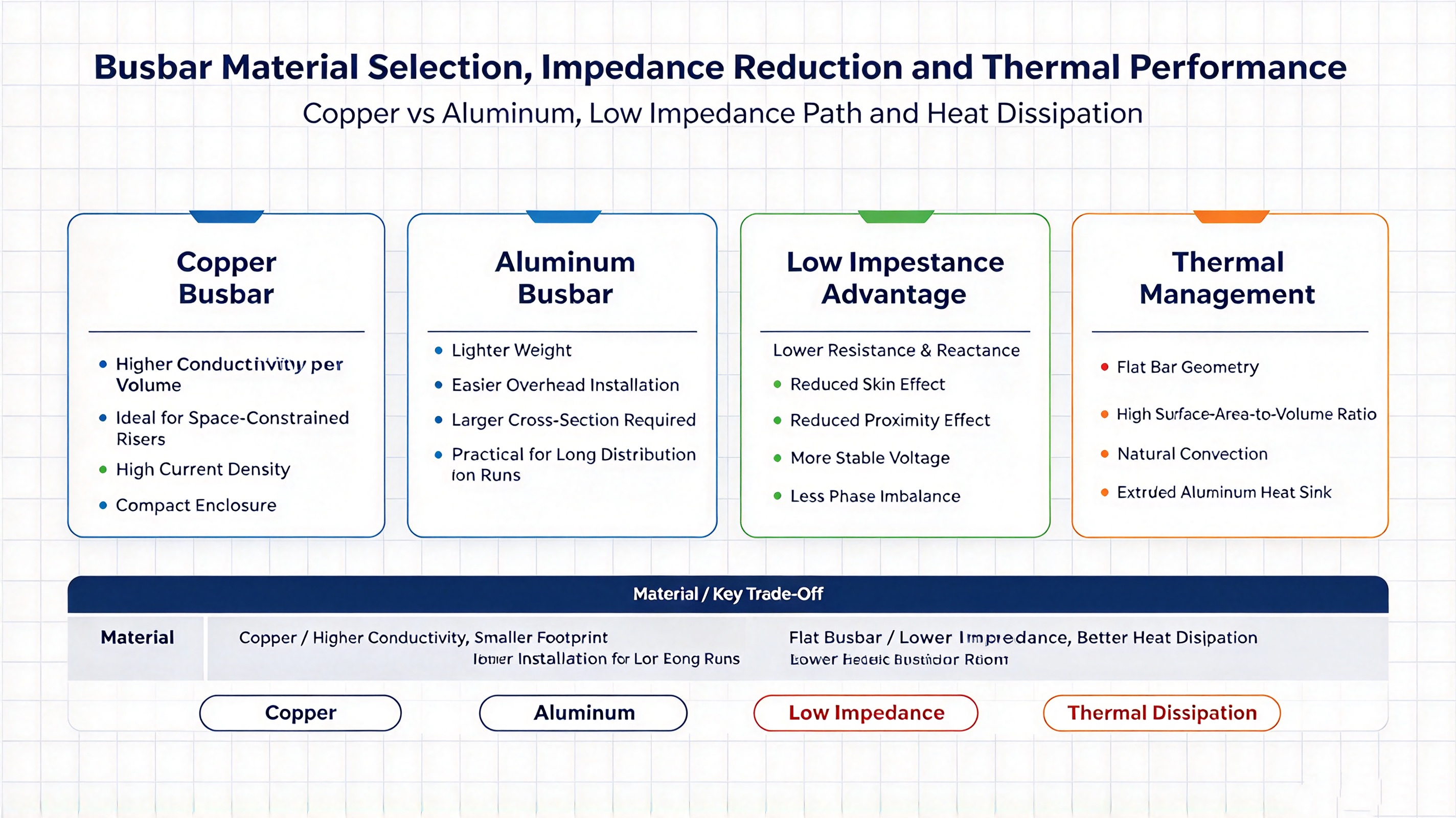

Le cuivre offre une conductivité plus élevée et supporte plus de courant dans un espace plus petit, ce qui le rend adapté aux salles électriques compactes et aux applications haute densité. L"aluminium est plus léger et plus rentable, ce qui en fait un choix pratique pour la distribution longue distance et les projets où la réduction de poids est importante.
Les barres omnibus utilisent des conducteurs solides à faible impédance pour améliorer le flux de courant et réduire les chutes de tension. Leur conception à large conducteur permet de maintenir une alimentation électrique stable, protégeant les équipements sensibles tels que les moteurs, les lecteurs et les systèmes de centre de données contre les fluctuations de tension.
La structure plate des jeux de barres offre une meilleure dissipation thermique par rapport aux câbles groupés. Un flux d"air amélioré et des surfaces plus grandes aident à réduire les points chauds, à maintenir des températures de fonctionnement stables et à améliorer l"efficacité globale du système.
Les systèmes de jeux de barres sont conçus pour résister à des forces de court-circuit élevées grâce à des structures mécaniques solides et des supports de conducteurs sécurisés. Cela empêche le mouvement des conducteurs en cas de défauts et contribue à protéger les systèmes électriques jusqu"à ce que les dispositifs de protection éliminent le défaut.
Les barres omnibus offrent une alternative compacte aux systèmes de chemins de câbles traditionnels. Leur conception modulaire permet un acheminement flexible autour des structures du bâtiment, réduisant ainsi l"espace d"installation et simplifiant la distribution d"énergie. En remplaçant plusieurs chemins de câbles, les jeux de barres permettent d"économiser un espace précieux au sol et au plafond tout en améliorant l"efficacité de l"aménagement des installations.
Les configurations de type sandwich regroupent étroitement les conducteurs. Ils utilisent de fines couches d’isolation époxy ou mylar entre les phases, éliminant entièrement les espaces d’air. Cette conception compacte se traduit par une réactance extrêmement faible et un rendement élevé. Les ingénieurs spécifient des types de sandwich pour les bâtiments commerciaux et les centres de données à haute densité. Ils offrent le plus petit encombrement possible pour le routage à fort ampérage, ce qui en fait la norme pour les colonnes montantes verticales modernes.
Les configurations isolées par l'air séparent les conducteurs nus avec des entrefers physiques et des isolateurs à distance. Ils excellent dans des applications industrielles spécifiques où la dissipation thermique est critique et où l'espace physique est moins contraint. Les installations doivent également envisager des schémas de routage simple ou double. Les configurations doubles redondantes garantissent une disponibilité continue. critiques Les systèmes de distribution d'énergie basse tension s'appuient sur ces deux voies pour permettre la maintenance sur une ligne sans laisser tomber la charge sur l'autre.
Les installations restent rarement statiques. Les ateliers de fabrication et les centres de données ajoutent ou déplacent constamment des charges à mesure que les lignes de production changent ou que les racks de serveurs sont mis à niveau. Les systèmes de goulottes présentent une nature plug-and-play. Les unités de dérivation s"insèrent directement dans la colonne vertébrale principale à des intervalles désignés. Les techniciens peuvent tirer de l"énergie exactement là où ils en ont besoin sans avoir à relier de nouveaux câbles au tableau principal.
Cette modularité pérennise l"installation. Les équipes de maintenance peuvent ajouter rapidement de nouveaux équipements. De nombreux systèmes permettent l"insertion de dérivation sans mettre l"ensemble du système hors tension, à condition que des protocoles de sécurité stricts et des EPI appropriés soient utilisés. Les installations évitent de tirer de nouveaux câbles, de couper des conduits ou de planifier des arrêts massifs d’usines. L’infrastructure s’adapte géométriquement et électriquement aux besoins opérationnels changeants.
Les systèmes de jeux de barres peuvent nécessiter un investissement initial plus élevé que les câbles traditionnels, mais ils offrent une meilleure valeur à long terme. Des pertes de puissance réduites, une efficacité améliorée, une maintenance réduite et une durée de vie plus longue contribuent à réduire les coûts d"exploitation sur l"ensemble du cycle de vie du système.
Les jeux de barres simplifient l"installation grâce à des sections modulaires préfabriquées. Par rapport aux travaux complexes de tirage et de terminaison de câbles, l’installation des jeux de barres nécessite moins de travailleurs, moins d’équipement et moins de temps. Cela permet de raccourcir les calendriers des projets et de réduire les coûts globaux de main-d"œuvre.
Phase d"installation | Flux de travail des câbles et des conduits | Flux de travail de goulottes solides |
|---|---|---|
Préparation | Mesurez, coupez, filetez et montez des conduits en acier lourd. | Installez des supports de suspension légers à des intervalles spécifiés. |
Routage | Installez les remorqueurs, tirez le fil lourd à travers plusieurs virages. | Soulevez les sections préfabriquées et glissez-les dans les blocs de joint. |
Terminaison | Bande d"isolation, cosses à sertir, couple de connexions de phases individuelles. | Serrez un seul boulon à tête de cisaillement par bloc de joint. |
Intensité du travail | Élevé (nécessite de grands équipages et des machines lourdes). | Faible (nécessite de petites équipes et des ascenseurs standard). |
Les avantages de l’inspection visuelle facilitent la maintenance des systèmes solides. Les techniciens ne peuvent pas voir à l’intérieur d’un conduit pour vérifier la dégradation de l’isolation des fils ou les points chauds cachés. Cependant, ils peuvent facilement effectuer un balayage thermographique sur des connexions à joints solides. Les caméras infrarouges identifient rapidement les boulons desserrés ou un échauffement anormal avant qu’une panne ne se produise. Cette maintenance proactive évite les pannes catastrophiques et prolonge la durée de vie des équipements.
Une isolation plus rapide des pannes minimise les temps d’arrêt opérationnels. Si une section subit des dommages suite à un choc de chariot élévateur ou à une infiltration d"eau, les équipes de maintenance déboulonnent et remplacent uniquement cette pièce spécifique. Ils n’ont pas besoin de tirer des câbles entièrement nouveaux à travers l’installation. Les unités de dérivation contiennent leurs propres disjoncteurs localisés ou sectionneurs à fusible. Cela isole les défauts au niveau de la machine, gardant le réseau électrique principal sous tension et le reste de l"installation opérationnel.
Les systèmes de jeux de barres doivent répondre aux normes de sécurité internationales telles que CEI 61439-6 et UL 857. Les produits certifiés sont testés pour leurs performances électriques, leur fiabilité d"isolation, leur résistance thermique et leur résistance aux courts-circuits, garantissant ainsi un fonctionnement sûr dans les applications commerciales et industrielles.
Les systèmes de jeux de barres améliorent la sécurité électrique grâce à des conducteurs isolés et à des conceptions de protection solides qui réduisent les risques de contact accidentel. Par rapport aux gros faisceaux de câbles, les jeux de barres contiennent moins de matériaux combustibles, ce qui contribue à réduire les risques d"incendie et à améliorer la sécurité globale des installations.
Auditez les charges électriques existantes pour identifier les circuits dépassant 400 A qui souffrent d"une chute de tension élevée ou d"une génération de chaleur excessive.
Modélisez les chemins de routage physiques à l"aide du logiciel BIM 3D pour détecter les conflits spatiaux avec le CVC et la plomberie avant de commander des matériaux.
Spécifiez les indices IP appropriés en fonction de l"exposition environnementale exacte de votre installation, en utilisant de la résine coulée pour les zones extérieures ou corrosives.
Mettez en œuvre des protocoles stricts de vérification du couple à l’aide de boulons à tête de cisaillement pendant la phase d’installation pour éviter les joints desserrés.
Transition des lignes d"alimentation principales à fort ampérage vers des goulottes de conducteurs solides pour récupérer l"espace de l"installation et réduire la charge structurelle.
R : Il agit comme un centre d"alimentation centralisé, consolidant plusieurs connexions électriques en une seule bande ou barre métallique hautement conductrice. Cela fournit un chemin à faible impédance pour le courant, simplifiant les schémas complexes et garantissant une distribution efficace de l"énergie dans l"installation.
R : Les ingénieurs recommandent généralement une transition lorsque les exigences de charge dépassent 400 A à 800 A. Au-dessus de ces niveaux, les câbles parallèles traditionnels deviennent physiquement massifs, difficiles à plier et inefficaces à installer, ce qui fait des conducteurs métalliques solides le choix pratique.
R : Ils présentent une géométrie rectangulaire plate qui offre un rapport surface/volume élevé. Cela permet à la chaleur de se dissiper rapidement dans l"air ambiant ou dans l"enceinte technique, évitant ainsi les points chauds localisés courants dans les câbles ronds étroitement regroupés.
R : Oui, ils sont hautement modulaires. Les installations peuvent ajouter, supprimer ou déplacer des unités de dérivation le long du réseau électrique pour s"adapter à de nouvelles machines ou modifier des configurations sans avoir besoin de tirer des câbles entièrement nouveaux depuis l"appareillage de commutation principal.
R : Oui, lorsqu’il est correctement conçu. Bien que l"aluminium nécessite une section transversale plus grande pour correspondre à la conductivité du cuivre, il est nettement plus léger. Il constitue une solution hautement fiable et efficace pour les réseaux de distribution étendus où le poids est une contrainte primordiale.
R : Ils utilisent des conducteurs métalliques solides et rigides fixés par un renfort interne technique. Cette intégrité structurelle résiste aux forces de fouettement électromagnétiques massives générées lors d"un défaut, empêchant ainsi la déformation physique et les dommages secondaires qui détruisent souvent les chemins de câbles standard.
